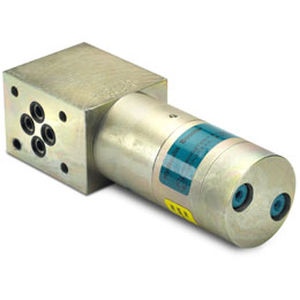

Miniamplificador de pressão oscilante HC3

de óleo

Descrição O HC3 é uma versão do HC2 projetado para o uso em NG6 (D03) que empilha sistemas múltiplos. É uma unidade compacta que pesa somente 2,5 quilogramas. O HC3 tem a válvula de descarga piloto-operada incorporada como uma característica padrão. A pressão máxima da tomada é a barra 500 em versões padrão. Os ajustes da pressão da tomada são realizados variando a pressão fornecida. Funções A operação básica é ilustrada no diagrama da função. O óleo é alimentado através da placa de conexão à válvula de controle ao no porto do HC3 que passa livremente pelas válvulas de verificação KV1, KV2 e DV ao lado de alta pressão H. Do lado de alta pressão H o óleo é alimentado para mover A na placa de conexão. Neste máximo da circunstância corra através do impulsionador é conseguido dando uma função dianteira rápida. Quando a pressão da bomba é alcançada no lado de alta pressão H, as válvulas KV1, KV2 e DV fechar-se-ão. A pressão do fim será conseguida pela unidade de oscilação da bomba OP. A unidade parará automaticamente quando a pressão do fim no lado de alta pressão é alcançada. Se há uma gota de pressão no lado de alta pressão devido ao consumo ou ao escapamento, a válvula OP operar-se-á automaticamente para manter a pressão do fim.
