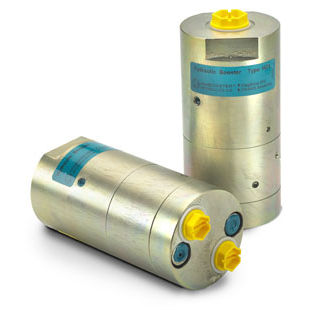

Miniamplificador de pressão oscilante HC4

de óleo

Descrição O HC4 é ideal para o uso nas aplicações onde um volume mais alto de líquido de alta pressão é exigido. O HC4 é uma unidade compacta que pesa somente 3,7 quilogramas, mas entrega até 7,0 litros/fluxo mínimo da tomada. Como o HC2, levanta a pressão fornecida e compensa automaticamente o consumo de óleo para manter a alta pressão. O ajuste da pressão da tomada é realizado variando a pressão fornecida. Funções A operação básica é ilustrada no diagrama da função. O óleo é alimentado com o CV direcional da válvula ao no porto, passando livremente pelas válvulas de verificação KV1, KV2 e DV ao lado de alta pressão H. Neste máximo da circunstância corra através do impulsionador é conseguido dando uma função rápido-dianteira. Quando a pressão da bomba é alcançada no lado de alta pressão H, as válvulas KV1, KV2 e DV fechar-se-ão. A pressão do fim será conseguida pela unidade de oscilação da bomba OP. A unidade parará automaticamente quando a pressão do fim no lado de alta pressão H é alcançada. Se uma gota de pressão no lado de alta pressão existe devido ao consumo ou ao escapamento, a válvula OP operar-se-á automaticamente para manter a pressão do fim.
