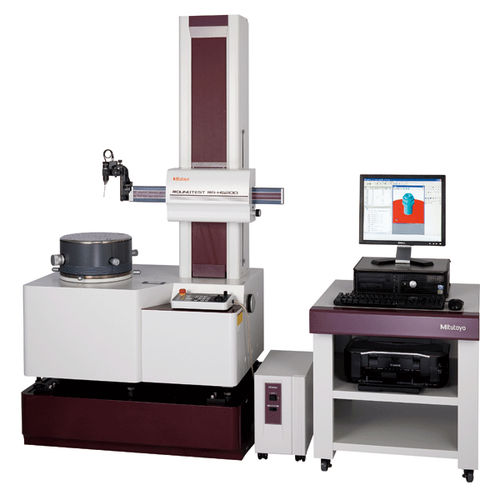

Máquina de medição de arredondamento RA series

da cilindricidadeautomáticade alta precisão

O sistema de medição da circularidade/cilindricidade combina uma precisão de classe mundial com uma capacidade de manobra/analítica superior Precisão de classe mundial com capacidade de manobra superior Precisão de classe mundial Mesa giratória de centragem/nivelamento automático de alta precisão Foi conseguida uma mesa giratória altamente precisa e rígida através de uma precisão de fabrico excecional dos componentes críticos, para além de um suporte de ar de alta precisão que proporciona uma rigidez superior. A precisão de rotação resultante, o coração do sistema de medição da circularidade/cilindricidade, é de classe mundial (0,02+3,5H/10000)pm. Base de elevada rigidez Para que um sistema de medição possa atingir uma elevada precisão, a base, que constitui o alicerce do sistema, deve ser completamente rígida. Por isso, utilizámos a simulação de análise estrutural FEM para analisar minuciosamente a base e a sua aplicação. O resultado é o desenvolvimento de uma base de elevada rigidez. Coluna do eixo Z de alta precisão Atingindo o nível máximo de melhoria na precisão de fabrico da superfície de guia da coluna, que é fundamental para obter uma retidão perfeita, e adoptando o sistema e os mecanismos proprietários da Mitutoyo, foi possível obter uma retidão ultra-alta da coluna de 0,05prrV100mm (em gama estreita). Sensores de posicionamento de alta precisão Os encoders lineares da Mitutoyo foram incorporados nos sensores de posicionamento das unidades de acionamento dos eixos X e Z para detetar diretamente o deslocamento das unidades de acionamento, obtendo-se assim o posicionamento de alta precisão essencial para medições repetidas.
