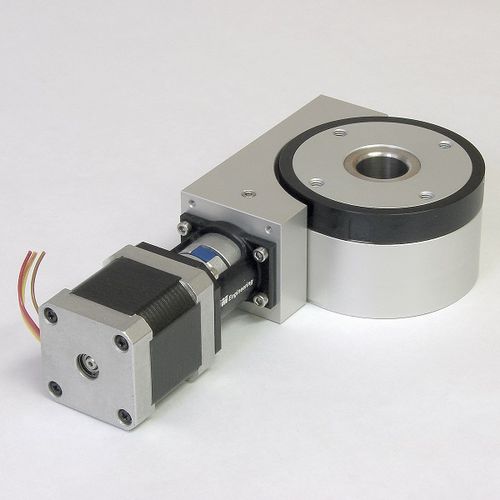

Mesa rotativa indexadora com motor de passo MDT36012-Mhorizontalverticalinclinável
Guardar nos favoritos
Comparar
Características
- Acionamento
- com motor de passo
- Configuração
- horizontal, vertical, inclinável, basculante
- Aplicações
- para usinagem, de dosagem, de marcação, para metrologia, de laboratório
- Outras características
- universal, compacta, de alta precisão, para uso intensivo, automática, de pequenas dimensões, mecânica, de marcação a laser, para usinagem horizontal, de laboratório
- Diâmetro
80 mm
(3 in)
Descrição
Acionamento coaxial de mesa giratória com motor MDT36012-AK-M
SKU: MDT36012-AK-M
relação de transmissão: 55:1
contra-ataque: < 0,1°
folga radial: < 0,02mm
binário de saída perm. M1: 3Nm
momento de inclinação permanente M2: 3Nm
rotação máxima de entrada: 600 U/min
com motor de passo padrão (Nema 17, □42mm)
função:
a mesa giratória do motor será posicionada com um motor de passo NEMA 17 ( □42mm)
torque de entrada necessário: 0,15Nm
rotação máxima de entrada: 600 U/min
ciclo máximo de funcionamento: 100%
desempenho:
caixa e disco rotativo são feitos de alumínio anodizado
o eixo oco é feito de aço inoxidável com furo passante enorme
engrenagem helicoidal de baixa folga
acoplamento de garra de rigidez torcional para transmissão de torque de redução de vibração
possibilidade de pedido de posição através de interruptor de proximidade
anel de posicionamento giratório para pedido de posição livremente ajustável para a posição da peça de trabalho
adição de um motor de passo padrão (Nema17, □42mm)
---
