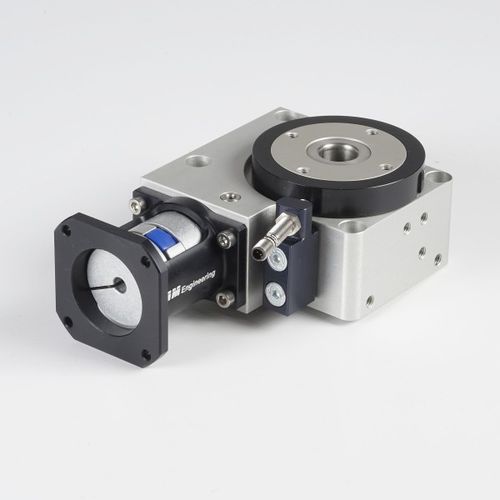

Mesa rotativa indexadora com motor de passo MDT36008-AK-B

horizontalverticalinclinável

Motor de mesa giratória de acionamento coaxial sem motor MDT36008-AK-B SKU: MDT36008-AK-B relação de transmissão: 40:1 contra-ataque: < 0,07° folga radial: < 0,02mm binário de saída perm. M1: 1,2Nm momento de inclinação permanente M2: 1,8Nm rotação máxima de entrada: 600 U/min adequado para a adição de um motor de passo padrão (Nema 17, □42mm) função: a mesa giratória do motor será posicionada com um motor de passo NEMA 17 ( □42mm) torque de entrada necessário: 0,15Nm rotação máxima de entrada: 600 U/min ciclo máximo de funcionamento: 100% desempenho: caixa e disco rotativo são feitos de alumínio anodizado o eixo oco é feito de aço inoxidável com furo passante enorme engrenagem helicoidal de baixa folga acoplamento de garra de rigidez torcional para transmissão de torque de redução de vibração possibilidade de pedido de posição através de interruptor de proximidade anel de posicionamento giratório para pedido de posição livremente ajustável para a posição da peça de trabalho Esta tabela descreve a rigidez da mesa rotativa do motor em torno do eixo rotativo. A deformação é independente do binário M1 (máximo 3 Nm) em torno do eixo de rotação. A folga é considerada independente da deflexão Se o torque sempre agir na mesma direção, a deflexão deverá ser considerada. Em caso de deformação alternada, a deflexão e a folga devem ser adicionadas.
