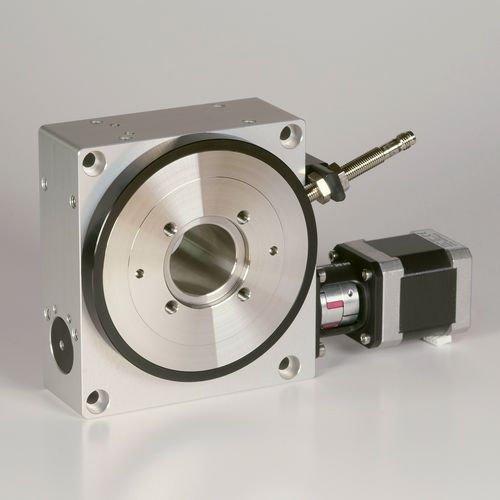

Mesa rotativa indexadora com motor de passo MDT360110-SG-I40-AK-B

horizontalverticalinclinável

Motor de mesa giratória de acionamento coaxial sem motor MDT360110-SG-I40-AK-B relação de transmissão: 40:1 eficiência: 0,33 contra-ataque: < 0,1° runout circular: < 0,02mm binário de saída perm. M1: 15 Nm, em função do motor momento de inclinação permanente M2: 100 Nm rotação máxima de entrada: 600 r/min adequado para a adição de um motor de passo padrão (Nema 17, □42mm) função: a mesa giratória do motor é acionada por um motor de passo NEMA 17 ( □42mm) torque de entrada necessário: 0,15Nm rotação máxima de entrada: 600 U/min ciclo máximo de funcionamento: 100% desempenho: a mesa giratória e o eixo oco são feitos de aço inoxidável. engrenagem helicoidal de folga reduzida pré-carregada rolamento de rolos cruzados permite um momento de inclinação muito alto caixa em alumínio anodizado acoplamento de garra à prova torsinal para transmissão de torque redutor de vibração possibilidade de pedido de posição através de interruptor de proximidade anel de posicionamento giratório para pedido de posição livremente ajustável para a posição da peça de trabalho gráfico de rigidez Este diagrama descreve a rigidez da mesa giratória do motor em torno do eixo de rotação. A deflexão depende do binário M1 (máx. 15 Nm) em torno do eixo de rotação. A folga é considerada independente da deflexão. Se o torque sempre atua em uma direção, apenas a deflexão precisa ser aplicada para ser visto como Com carga alternada, deflexão e folga se somam.
