Centro de usinagem CNC de 5 eixos IM-2 QUADRI
de 4 eixosverticalpara alumínio

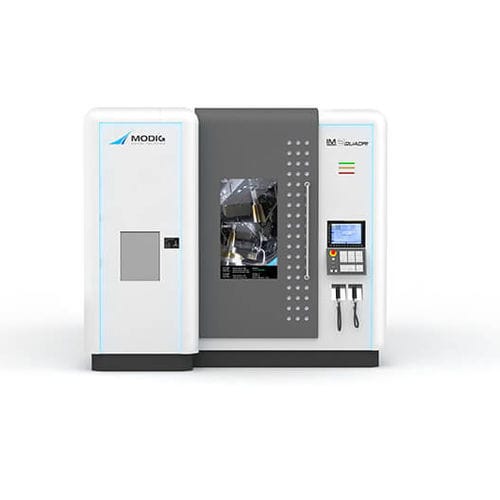

Centro de usinagem CNC de 5 eixos - IM-2 QUADRI - Modig Machine Tool - de 4 eixos / vertical / para alumínio
Centro de usinagem CNC de 5 eixos - IM-2 QUADRI - Modig Machine Tool - de 4 eixos / vertical / para alumínio
Centro de usinagem CNC de 5 eixos - IM-2 QUADRI - Modig Machine Tool - de 4 eixos / vertical / para alumínio - imagem - 2
Centro de usinagem CNC de 5 eixos - IM-2 QUADRI - Modig Machine Tool - de 4 eixos / vertical / para alumínio - imagem - 3
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos, de 4 eixos
Orientação do eixo-árvore
vertical
Material usinado
para alumínio, para aço, para ferro fundido, para compósitos
Número de eixos-árvore
de 4 fusos
Cone
HS-A 63, HSK-100-A
Aplicações
para a indústria automóvel, para titânio, para usinagem pesada, para ferro fundido
Outras características
de alta velocidade, de alto desempenho, de precisão, rígido, com trocador de pallet, multifuso
Curso X

300 mm
(11,81 in)

Curso Y

300 mm
(11,81 in)

Curso Z

1.500 mm
(59,06 in)

Velocidade de rotação

20.000 rpm
(125.664 rad.min-1)

Descrição

A série IM-machine nasceu para satisfazer a produção de hoje em dia, significada pelas tolerâncias cada vez mais próximas das peças geométricas, complexidade das peças e componentes, e tempos de produção mais rápidos dentro da indústria. O processamento das máquinas a partir de baixo transforma a forma como vamos pensar em 5-eixos genéricos e maquinação de componentes. Por isso, pensemos invertidos. Com um desenho patenteado e quatro mandris a trabalhar por baixo, este centro de maquinação invertida de alta velocidade estabelece um novo padrão para maquinação de 5 eixos. Multi-eixo para maior produtividade e redução dos custos globais de fabrico. O IM-2 QUADRI é uma grande solução para peças mais pequenas e complexas de grande volume para uma maior eficiência e produtividade. Tempos extremos de corte rápido que tornam a máquina adequada para as indústrias caracterizadas por grandes volumes, tempos de entrega rápidos, e alta complexidade. Uma máquina estável com uma base em ferro fundido à volta da estrutura torna a máquina extremamente rígida, permitindo que a ferramenta trabalhe com extrema precisão. O trabalho invertido significa uma evacuação mais fácil das aparas com menor consumo de líquido refrigerante. A gravidade faz com que as aparas caiam com um fluxo natural da peça de trabalho e da área de trabalho. A estabilidade, juntamente com o excelente sistema optimizado de manipulação de cavacos, grita por um desempenho superior. SOLUÇÃO PERFEITA PARA PEQUENOS COMPONENTES COMPLEXOS DE GRANDE VOLUME O IM-2 QUADRI tem quatro mesas de munhão iguais no tamanho de 6" (150 mm) por mesa, o que dá um total de tamanho máximo de peça por mesa de 4" x 4" x 6" (106 x 106 x 150 mm) e um diâmetro de interferência de 6" (150 mm). As séries de máquinas IM são concebidas para uma utilização óptima do espaço de chão onde o desenho torna possível colocar as máquinas lado a lado.

---

VÍDEO
