Instrumento de medição angular SIAM

de posiçãode distânciada transmissão

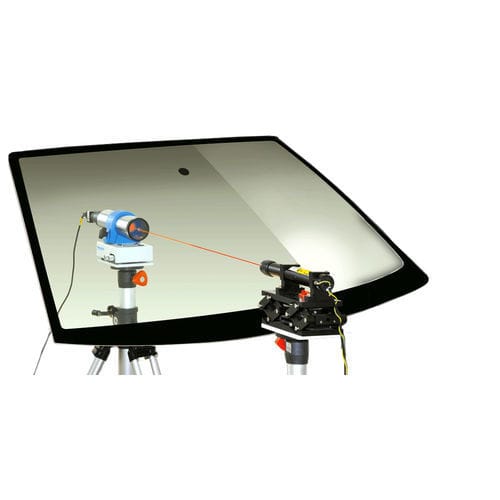

O SIAM é um dispositivo de medição para determinar o ângulo entre a imagem primária e secundária nos para-brisas, em conformidade com o regulamento ECE R43. O aparelho é composto por uma fonte de raio laser segura para os olhos (classe de segurança laser 2), um telescópio e o software de avaliação. Devido à disposição ótica, a medição é independente da distância entre a fonte de luz, o para-brisas e o telescópio. O software incluído permite a determinação automática do ângulo, bem como o registo do ângulo juntamente com a posição de medição no para-brisas num protocolo. Características - Sem perturbação por variações locais do índice de refração e da potência devido ao pequeno diâmetro do feixe de ensaio - Configuração fácil e rápida do instrumento - O laser é seguro para os olhos - O valor da medição é independente da distância entre o laser, o para-brisas e o telescópio - Resultados de medição objectivos devido ao software de avaliação de imagem baseado em PC Características do software - Avaliação em tempo real com taxa de fotogramas de 25 Hz - Controlo automático da luminosidade - Avaliação de acordo com a norma ECE R43 - Visualização do ângulo de imagem dupla com magnitude e direção - Utilização de modelos de medição predefinidos e personalizáveis - Geração de protocolo (PDF ou ODT) - Exportação dos resultados de medição para software de folha de cálculo (formato CSV) - Transmissão dos resultados de medição através de interface de rede
