Software de simulação de moldagem por injeção Designer BLM

de malhapara processo de injeção de plásticos3D

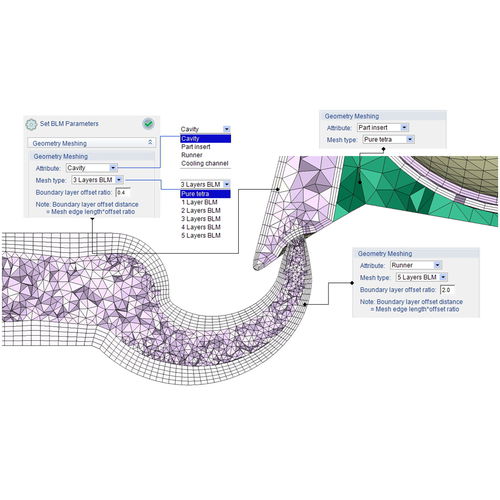

Designer BLM BLM (Boundary Layer Mesh) é uma das tecnologias de malha mais adequadas para aplicação de CAE de moldagem por injeção de plástico. Os parâmetros para BLM como tamanho da malha, contagem de camada limite e relação de desvio são ajustáveis individualmente conforme necessário. O poderoso núcleo de malha permite que os usuários apliquem diferentes tipos de malha para diferentes atributos, tais como cavidade, inserção de peças, corrediça e canal de resfriamento. Os tipos de malha suportados no Designer BLM incluem o Tetra e o BLM de camadas múltiplas. Por padrão, o programa irá determinar um tamanho de malha adequado para fazer malha de superfície. Uma malha prismática de três camadas será gerada para dentro a partir da malha de superfície e depois preencherá o espaço restante com malha tetraédrica. Como resultado, a malha sólida tem um mínimo de sete camadas garantidas em toda a direcção da espessura e pode ser aumentada até 11 camadas para maiores requisitos de precisão. Em aplicação de moldagem multicomponente (MCM), os nós de malha sólida nas faces de contato entre a peça, a inserção da peça e outros componentes podem ser inigualáveis. A topologia de malha não compatível é suportada para todos os itens de análise padrão, incluindo fluxo, embalagem, frio e urdidura. Os usuários podem assim reduzir o esforço e o tempo na preparação da malha, e o resultado da continuidade cruzando os limites da malha sem correspondência será tratado pelos solvers automaticamente.
