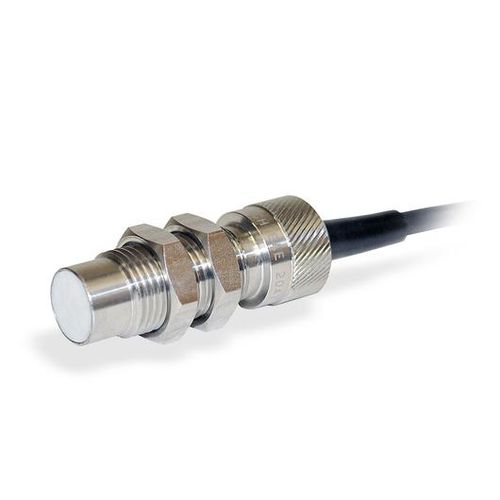

Sensor de velocidade de rotação GE200 HP

indutivosem contato

Sensor indutivo eletromagnético de velas de ignição com cabo de 15 pés O GE200 HP deve ser ligado ao módulo amplificador Monarch, que fornece energia de entrada e uma saída de impulsos TTL O GE200 HP é um sensor indutivo eletromagnético sem contacto concebido para efetuar medições de RPM em motores a gasolina. O sensor detecta o campo de fluxo de alta tensão induzido por bobinas de ignição ou magnetos em motores a gasolina de 2 ou 4 ciclos. O GE200 HP inclui um cabo integral de 15 pés [5 m] que pode ser alargado até 150 pés [50 m]. O sensor GE200 HP pode ser montado a uma distância de até 30 cm da bobina de ignição ou do magneto. O sensor detectará o campo de fluxo eletromagnético através das coberturas metálicas do motor. Para encontrar a posição de montagem ideal, basta mover o sensor em torno da fonte de fluxo de alta tensão até que o visor do tacómetro indique uma leitura estável das RPM. NOTA: Alguns motores lerão ½ das RPM reais se o detetor estiver apontado a 90 graus da fonte de fluxo. Para obter medições exactas e repetíveis, certifique-se de que o sensor está montado com firmeza e está paralelo à fonte de fluxo de alta tensão. O GE200 HP é ligado ao módulo amplificador Monarch e o módulo amplificador é ligado ao seu tacómetro ou sistema de aquisição de dados. A aplicação mais popular é a utilização do GE200 HP com o amplificador magnético PN: 4180-406 e a sua ligação a um tacómetro de painel/bancada ACT-3X para visualizar as RPM. Consulte a folha de especificações do ACT-3X, que inclui: 0-5 V dc, 4-20 mA, saídas de impulsos TTL, 2 relés de alarme, opções RS232, USB ou Ethernet.
