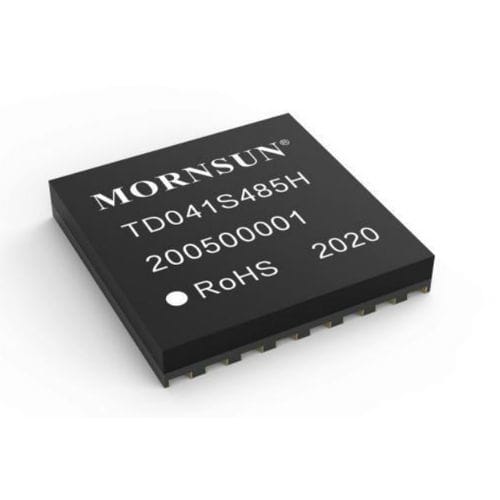

Transceptor RS485 TD041S485H

CANpara ambientes difíceiscom circuitos integrados

O TD041S485H é um transcetor half-duplex melhorado concebido para redes de bus de dados RS-485, totalmente compatível com a norma TIA/EIA-485A e adequado para transmissão de dados até 1 Mbps. O seu lado lógico suporta conversão de nível lógico de 3,3V e 5V. Os receptores têm uma impedância de entrada excecionalmente alta, que coloca apenas 1/8 da carga padrão num bus partilhado e até 256 transceptores. O design de fiabilidade do pino A, B do TD041S485H é enfatizado, incluindo a saída do condutor sobre a proteção de corrente e o design ESD melhorado. O nível de proteção ESD dos pinos A e B pode ir até 15KV (Modelo do Corpo Humano). Caraterísticas  Pacote DFN ultra-pequeno, ultra-fino, à escala de chip  Em conformidade com a norma TIA/EIA-485A  A gama de fontes de alimentação de E/S suporta microprocessadores de 3,3 V e 5 V  Elevado isolamento até 3750Vrms  Proteção ESD do pino do barramento até 15kV (HBM)  Taxa de transmissão até 1Mbps  25kV/μs CMTI  Baixo atraso de comunicação  Carga de 1/8 unidades - até 256 nós num barramento  Barramento à prova de falhas  Proteção contra curto-circuito do condutor do barramento  Faixa de temperatura ambiente operacional industrial: -40 ℃ a +105 ℃  Atende aos padrões AEC-Q100  Aprovação EN62368  Nível de sensibilidade à humidade Aplicações  Automação de edifícios  Contador de eletricidade inteligente  Interação e transmissão de sinais à distância
