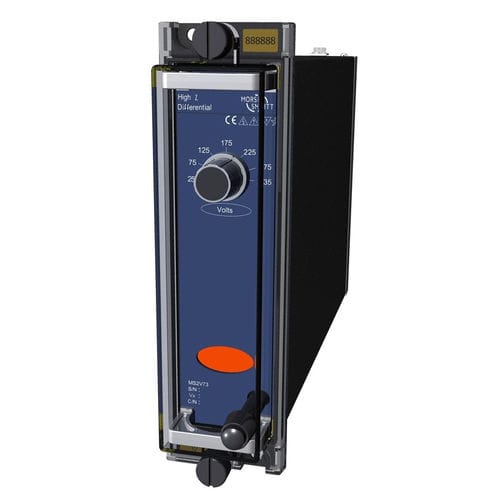

Relé de proteção de fase MS2V73

CApara motor elétricopara gerador

Proteção diferencial de alta velocidade para vários itens da usina do sistema de energia, incluindo geradores, barramentos, motores & os enrolamentos individuais de transformadores de potência e para aplicações de falha de terra restrita. O relé MS2V73 fornece proteção diferencial de alta velocidade para vários itens da usina do sistema de energia, incluindo geradores, barramentos, motores & os enrolamentos individuais dos transformadores de potência. O MS2V73 também é adequado para aplicações restritas de falta à terra. O elemento de medição do relé é basicamente uma unidade de armadura de simples & construção robusta alimentada por um retificador de ponte. Cada fase do relé pode ser ajustada de 25 a 325 VAC em passos de 50 V, utilizando os interruptores selectores montados no painel frontal. Um capacitor é conectado em série com a bobina de operação para tornar o relé insensível ao componente DC da corrente de falha. A configuração pode, portanto, ser calculada em termos de quantidades de RMS AC sem considerar o grau de deslocamentos produzidos pelo ponto na onda em que a falha ocorre. Um indutor ligado em série com o condensador forma um circuito ressonante sintonizado com a frequência nominal dos relés.
