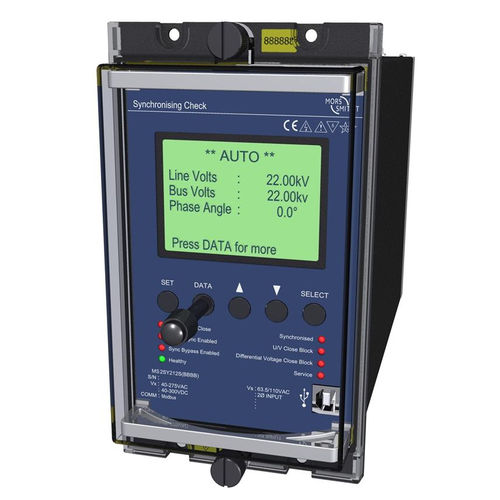

Relé de monitoramento de sincronização MS2SY212-S

de fasemonofásicopara montagem em painel

O relé de verificação de sincronismo MS2SY212 é projetado para medir o ângulo de fase entre as tensões monofásicas monitoradas na linha & lados do barramento de um disjuntor & verifique se este ângulo é menor que o ajuste. Se o ângulo medido cumpriu este critério para o período de tempo definido pelo ajuste & as magnitudes de tensão atendem aos critérios estabelecidos pelos ajustes de Linha Viva/Bus & U/V Line/Bus, o relé de saída será energizado & o disjuntor poderá fechar. A reinicialização ocorrerá se o ângulo de fase ou a magnitude da tensão estiverem fora dos limites predefinidos ou se a entrada de habilitação da verificação de sincronização for desenergizada. Os LEDs do painel frontal fornecem indicação visual do status do relé e da função de verificação de sincronização. Bus ou Linha U/V, Tensão Diferencial e Tensão Diferencial e Deslizamento de Frequência Feche a funcionalidade de bloco juntamente com a lógica de bypass de verificação de sincronismo flexível para uma gama diversificada de aplicações. A interface homem-máquina padrão Micro MATRIX (HMI) é combinada com circuitos de medição de estado sólido para fornecer alta precisão, configuração simples e operação flexível. O auto-monitoramento é executado por hardware & watchdogs de software. Os relés de saída de alta classificação de contato são empregados. Uma porta de programação USB é fornecida para facilitar o estabelecimento de configurações de relé usando um PC. Os LEDs montados no painel frontal fornecem indicação visual do status do relé & função de verificação de sincronização.
