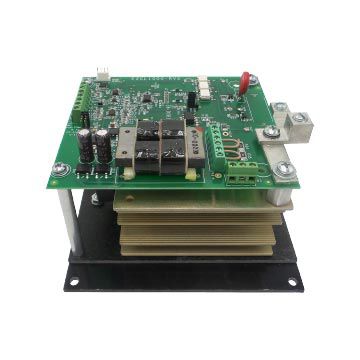

Controlador de potência de fase EZ series

SCRde transitórios rápidostipo open frame

Controladores de Fase Controle de cargas resistivas e tipo lâmpada Motortronics' EZ Series são verdadeiros controladores de comutação de tensão zero. Eles são projetados para disparar no diferencial mínimo de tensão através do SCR com um pulso de porta aplicado antes do ponto de cruzamento zero. Estes controladores são virtualmente livres de RFI. Os controladores de alimentação SCR da série EZ de base de tempo variável combinam baixo custo com tecnologia de microprocessador. Eles apresentam uma técnica de controle de ciclo rápido que fornece resolução que aumenta potencialmente a vida útil dos aquecedores de resistência industrial. Esta técnica de controle de base de tempo variável minimiza o tempo de inatividade e é caracterizada pela ciclagem rápida on/off com tempo de ciclo on-to-on variando de 1 a 3 ciclos para faixas de potência de 25% a 100%. O ciclo térmico dos elementos do aquecedor é reduzido ao mínimo para todos os níveis de potência para melhorar a vida útil do elemento. O controle dos tempos de ciclo on-to-on fornece a resolução necessária para manter uma saída suave e uniforme dos aquecedores de resistência. O número de ciclos ligados dentro de uma explosão e o tempo de parada entre explosões é continuamente monitorado e atualizado pelo microprocessador. Uma saída de aquecedor constante é assegurada, uma vez que a saída da unidade irá mudar continuamente para satisfazer os requisitos de carga.
