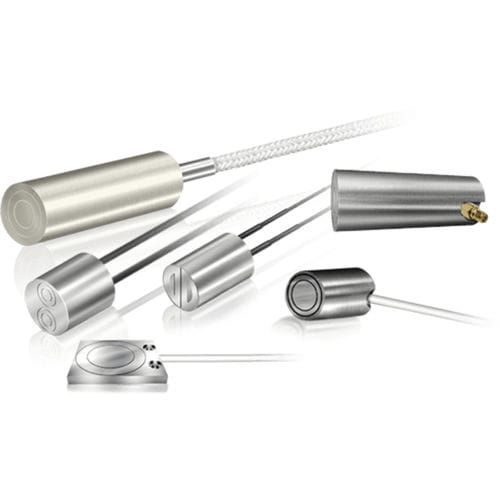

Sensor de deslocamento linear

sem contatocapacitivoamplificado

Sensores de alta resolução e baixo custo para medir lacunas e deslocamentos em indústrias como a de semicondutores, electrónica, aplicações de I&D e muitas mais. Para alvos aterrados a MTI oferece sondas de capacitância padrão. Para alvos não aterrados ou mal aterrados, a MTI oferece sondas de sensor duplo push/pull. Ambos os tipos de sondas estão disponíveis em construção de aço inoxidável ou em construção plana e flexível de poliimida. As sondas planas de poliimida são perfeitas para aplicações em fendas ou espaços confinados. Os sensores capacitivos padrão requerem que o alvo seja aterrado electricamente (para aplicações de medição de posição, folga e vibração). A corrente flui da face da sonda para o alvo e de volta para o amplificador para completar o circuito. A capacitância entre a sonda e o alvo é proporcional à distância e convertida para uma saída de 0 - 10V do amplificador. A medição de alvos electricamente ligados à terra pode, contudo, ser afectada por alterações na condutividade eléctrica ou no trajecto de terra do alvo. Características Classificação de temperatura de cabos e sondas: -130°C (-202°F) a 200°C (392°F) Sondas criogénicas e de temperatura mais elevada estão disponíveis até 1200°C consultar MTI Factory. É necessário um adaptador BNC para SMA Índice de temperatura do conector: -65°C (-85°F) a 85°C (185°F) Precisão1: ±0,01% FSR ou melhor, de alcance quando a sonda e o amplificador são calibrados para um padrão conhecido na extensão de alcance x1. Interchangeability da sonda e do cabo: Precisão de ± 0,2% na extensão de alcance x1 sem recalibração Classificação de Pressão Padrão: 1400kPa (200 psig)
