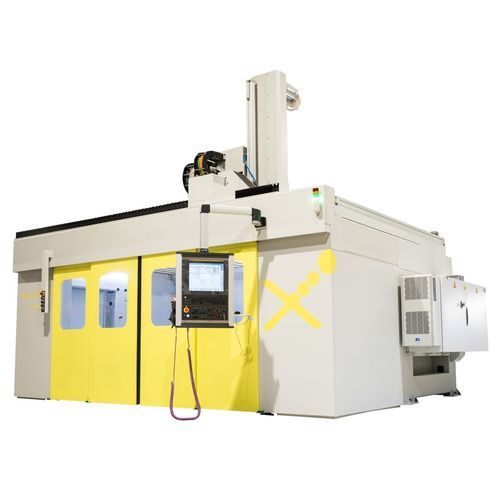

Centro de usinagem CNC de 5 eixos T seriescom fuso rotativocom pórtico móvelpara metais não ferrosos
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- com fuso rotativo
- Estrutura
- com pórtico móvel
- Material usinado
- para metais não ferrosos, para compósitos, para madeira, para plásticos, para cerâmica
- Cone
- HS-A 63, HSK F63
- Número de ferramentas
- 24 ferramentas, 32 ferramentas, 16 ferramentas, 8 ferramentas
- Função adicional
- de fresagem, para usinagem de chanfros
- Aplicações
- para a indústria automóvel, para a indústria aeronáutica, para a indústria do plástico
- Outras características
- de alta produtividade, de precisão, de velocidade variável, rígido, modular, duas estações, CE, com trocador de pallet integrado, com cabeçote inclinável, multifuso, por ultrassom, de cabeçote único, de médias dimensões
- Curso X
3.600 mm, 4.800 mm, 6.000 mm
(141,73 in, 188,98 in, 236,22 in)- Curso Y
1.800 mm, 2.600 mm
(70,87 in, 102,36 in)- Curso Z
1.200 mm, 1.400 mm
(47,24 in, 55,12 in)- Velocidade de rotação
MÁX: 24.000 rpm
(150.796 rad.min-1)MÍN: 18.000 rpm
(113.097 rad.min-1)24.000 rpm
(150.796 rad.min-1)- Potência
MÁX: 15 kW
(20,39 hp)MÍN: 10 kW
(13,6 hp)10 kW, 15 kW
(13,6 hp, 20,39 hp)- Altura máx. das peças
MÁX: 1.200 mm
(47 in)MÍN: 1 mm
(0 in)- Rotação da mesa de trabalho (eixo C)
MÁX: 500 °
MÍN: 1 °
- Velocidade de avanço no eixo X
MÁX: 84.000 mm/min
(55 in/s)MÍN: 0 mm/min
(0 in/s)- Velocidade de avanço no eixo Y
MÁX: 84.000 mm/min
(55 in/s)MÍN: 0 mm/min
(0 in/s)- Velocidade de avanço no eixo Z
MÁX: 40.000 mm/min
(26 in/s)MÍN: 0 mm/min
(0 in/s)- Capacidade máx. da mesa
MÁX: 60.000 kg
(132.277 lb)MÍN: 0 kg
(0 lb)- Peso máx. das ferramentas
MÁX: 15 kg
(33,1 lb)MÍN: 0 kg
(0 lb)- Precisão de posicionamento
MÁX: 50 µm
MÍN: 25 µm
- Repetibilidade
MÁX: 25 µm
MÍN: 12 µm
- Tempo de troca de ferramentas
MÁX: 16 s
MÍN: 8 s
- Peso total
MÁX: 20.000 kg
(44.092,45 lb)MÍN: 7.000 kg
(15.432,36 lb)10.000 kg
(22.046,23 lb)- Comprimento total
MÁX: 10.000 mm
(393,7 in)MÍN: 7.500 mm
(295,3 in)10.000 mm
(393,7 in)- Altura total
4.500 mm
(177,2 in)
Descrição
O centro de maquinação CNC de 5 eixos de célula fechada perfeita. A Multiax desenvolveu um centro de maquinação de 5 eixos para maquinação rápida e precisa de superfícies complexas 3D que são geralmente utilizadas na indústria do plástico e dos compósitos. A SÉRIE T é produtiva, fiável, e fácil de usar. É construída para exceder as expectativas do cliente. Isto é possível graças à estrutura rígida da construção e aos componentes mecânicos que conduzem a uma maior esquadria dos eixos, velocidade e precisão de posicionamento. A estrutura mecânica foi testada com o software Finite Element Analysis para simular tensões extremas e uso pesado, e também para verificar a robustez da base.
---
Catálogos
T Series
2 Páginas
