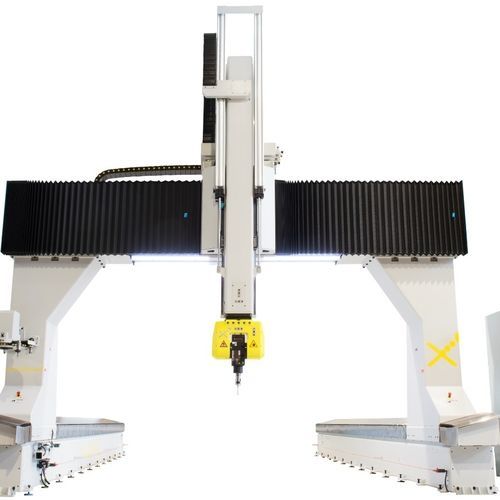

Centro de usinagem CNC de coluna móvel L series
de 5 eixosde 6 eixoscom eixo-árvore rotativo

Centro de usinagem CNC de coluna móvel - L series - Multiax International CNC srl - de 5 eixos / de 6 eixos / com eixo-árvore rotativo
Centro de usinagem CNC de coluna móvel - L series - Multiax International CNC srl - de 5 eixos / de 6 eixos / com eixo-árvore rotativo
Centro de usinagem CNC de coluna móvel - L series - Multiax International CNC srl - de 5 eixos / de 6 eixos / com eixo-árvore rotativo - imagem - 2
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos, de 6 eixos
Orientação do eixo-árvore
com eixo-árvore rotativo
Estrutura
com pórtico móvel
Material usinado
para alumínio, para cobre, para metais não ferrosos, para latão, para compósitos, para madeira, para plásticos, para cerâmica
Cone
HS-A 63, HSK F63
Número de ferramentas
24 ferramentas, 32 ferramentas, 16 ferramentas, 8 ferramentas
Função adicional
para usinagem de chanfros, de corte, para furação
Aplicações
para peças de grande diâmetro, para a indústria automóvel, para a indústria aeronáutica, para moldes, para peças de grandes dimensões, para a indústria dos moldes, para a indústria do alumínio, para aeronáutica, para usinagem pesada, para a indústria do plástico, para espuma
Outras características
de alta precisão, de alta velocidade, com acionamento direto, modular, duas estações, por umidificação, CE, com trocador de pallet, com cabeçote inclinável, largo, com esteira transportadora, com console
Curso X

MÍN: 2.400 mm
(94,49 in)

MÁX: 9.500 mm
(374,02 in)

Curso Y

MÍN: 2.500 mm
(98,43 in)

MÁX: 42.000 mm
(1.653,54 in)

Curso Z

MÍN: 1.200 mm
(47,24 in)

MÁX: 4.000 mm
(157,48 in)

Velocidade de rotação

MÍN: 18.000 rpm
(113.097 rad.min-1)

MÁX: 24.000 rpm
(150.796 rad.min-1)

Potência

MÍN: 10 kW
(13,6 hp)

MÁX: 42 kW
(57,1 hp)

Altura máx. das peças

MÍN: 1 mm
(0 in)

MÁX: 3.000 mm
(118 in)

Velocidade de avanço no eixo X

MÍN: 30.000 mm/min
(20 in/s)

MÁX: 60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Y

MÍN: 50.000 mm/min
(33 in/s)

MÁX: 60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Z

MÍN: 30.000 mm/min
(20 in/s)

MÁX: 40.000 mm/min
(26 in/s)

Precisão de posicionamento

MÍN: 25 µm

MÁX: 50 µm

Repetibilidade

MÍN: 12 µm

MÁX: 40 µm

Tempo de troca de ferramentas

MÍN: 8 s

MÁX: 16 s

Peso total

MÍN: 10.000 kg
(22.046,23 lb)

MÁX: 30.000 kg
(66.138,68 lb)

Descrição

Pórticos de chão em movimento. O desenho modular da série L torna-o precisamente dirigido às indústrias que requerem um grande envelope de trabalho, juntamente com um elevado grau de precisão, tais como moldes para a indústria automóvel, eólica e marinha Pórticos ferroviários baixos de alta resistência, ideais para configurações híbridas. Um dos aspectos mais importantes de uma estrutura aberta/estrutura ferroviária baixa é que ela permite a máxima acessibilidade (carga/descarga) quer pela frente quer pelos lados. O desenho da coluna de deslocamento proporciona uma sala ao nível do solo facilmente acessível para carga e descarga de guindastes ou empilhadores. Além disso, a peça pode ser visualizada de diferentes perspectivas (o que não é possível com estruturas de pórtico suspensas), para ser eventualmente maquinada de novo, sem ser retirada da máquina. Isto é muito útil para departamentos de protótipos ou qualquer aplicação onde o desenho da peça deve ser validado antes de descarregar o molde da máquina CNC.

---
