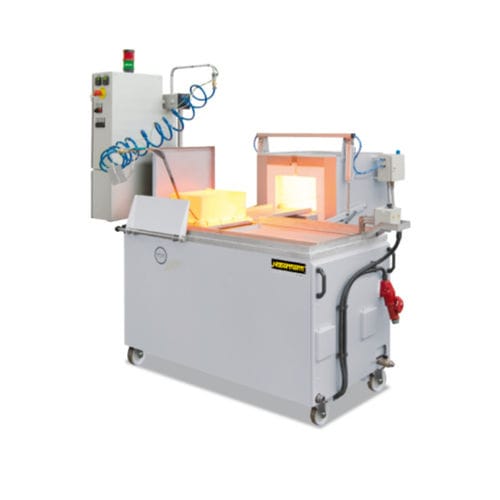

Máquina de têmpera semiautomática SHS 41

Este sistema compacto e semi-automático é adequado para endurecimento numa atmosfera de gás protectora, seguido de têmpera da peça em óleo. Desta forma, peças ainda maiores podem ser recozidas sob um gás de protecção e têmpera. Consiste num forno de câmara N 41/H de têmpera com uma abertura de porta pneumática e placas de carga, bem como um banho de têmpera de óleo em rolos com uma unidade de descida pneumática integrada, uma grelha de chão com campânula de gás, uma unidade de suporte para a campânula de gás, bem como um aro de exaustão com colector de chamas. A peça é colocada sobre a grelha do chão e coberta com a campânula de gás. Após a pré-lavagem com gás de protecção, a campânula de gás é empurrada com a grelha do chão para o forno da câmara. Depois de concluído o tratamento térmico, a carga de trabalho é puxada para fora da fornalha para a unidade de rebaixamento. A campânula permanece acima do banho de resfriamento enquanto a grelha do chão de carga é baixada pneumaticamente. A fim de obter melhores resultados de têmpera, a unidade de arrefecimento pneumático é movida para cima e para baixo no banho de têmpera a óleo. Após a conclusão, a carga de trabalho é deslocada para a posição de descarga. Este sistema de baixo custo pode ser utilizado para processos de têmpera que de outra forma só poderiam ser manuseados em sistemas de fornos complexos. - Forno de câmara N 41/H - Abertura de porta accionada por pedal pneumático - Placa de carregamento - Banho de têmpera de óleo em rolos - Unidade de rebaixamento pneumático - Aquecimento do banho de têmpera de óleo - Indicação da temperatura do óleo - Grelha de carga do chão e exaustor de gás - Unidade de suporte para campânula de gás - Unidade de gás de protecção manual - Gancho de desenho - Equipamento de segurança constituído por aro de escape com separador de chamas e de vapor de óleo
