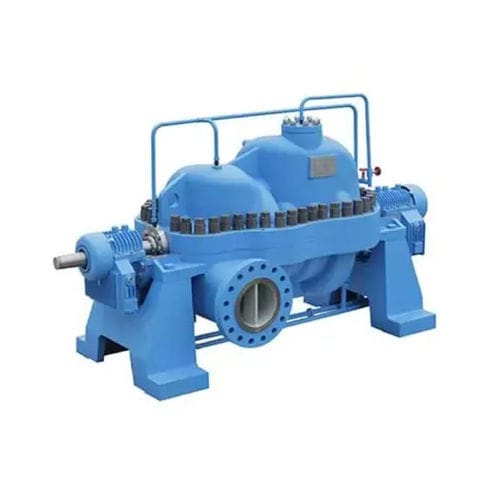

Bomba centrífuga NDS

para águas residuaisde óleoelétrica

O corpo da bomba está separado horizontalmente na linha do eixo, a parte superior é a tampa da bomba, a parte inferior é o corpo da bomba, a entrada e saída de aspiração estão no corpo da bomba abaixo do eixo da bomba, o impulsor está simetricamente disposto, e o impulso axial é automaticamente equilibrado sem mecanismo de equilíbrio complexo. O selo da bomba adopta o selo mecânico. A linha central suporta uma estrutura separada do pé da bomba, o corpo de rolamento adopta uma estrutura arrefecida a ar, e há uma ventoinha no exterior dos rolamentos em ambas as extremidades, o que é conveniente para a dissipação de calor. A configuração básica do selo do eixo é um selo mecânico, e o corpo da bomba adopta uma estrutura de apoio na linha central. A configuração padrão da parte do rolamento é a parte do rolamento lubrificada com óleo refrigerado a ar, a extremidade motriz adopta o rolamento deslizante para suportar a força radial, e a extremidade não motriz está equipada com dois rolamentos de contacto angular e um rolamento deslizante. A hélice é ajustada para equilibrar o impulso axial com o mesmo número de hélices dispostas em ambos os lados. A estrutura bipartida axial da bomba é conveniente para a manutenção, só precisa de abrir a tampa da bomba, e a estrutura bipartida do anel de vedação torna a manutenção mais conveniente, o anel de vedação pode ser substituído sem remover o rotor, e não há necessidade de desmontar a tubagem de entrada e saída. CARACTERÍSTICAS E VANTAGENS Melhorar a resistência à cavitação da bomba. A câmara de água pressurizada adopta uma estrutura de dupla voluta, e a força radial é completamente equilibrada em teoria. A extremidade de acionamento é concebida com um eixo cónico, e o acoplamento é fácil de desmontar.
