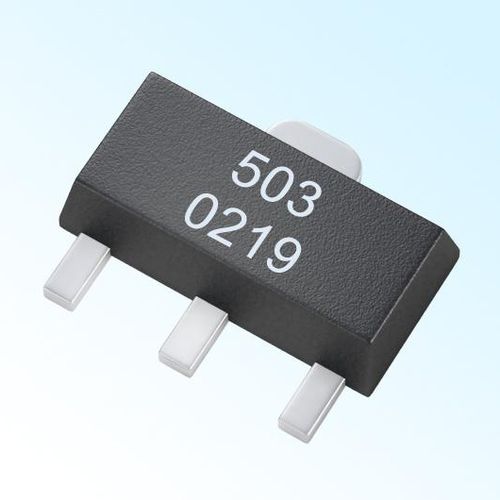

Sensor magnético de efeito Hall AH3503

linearSMDde segurança

Sensor Linear Hall Características e Benefícios △ Faixa de tensão de operação: 3.5 ~ 6.5V △ Corrente nominal de saída: 6 mA △ Sinal de comutação estável sem contacto mecânico e faísca △ Alta confiabilidade e segurança sem momento de sacudida △ TO-92UA e opções de pacotes SOT23-3L △Developed de acordo com a UE RoHS e REACH Exemplos de aplicação △ Eletrônica automotiva, Eletrônica de consumo e Eletrônica industrial △ Interruptor de despertar da luz de travagem △ Bloqueio electrónico da coluna de direcção △ Sistema de fecho de porta △ Codificador BLDC △ Tejadilho/abrelhador de porta de sol △ Aplicações de transmissão △ Direcção assistida eléctrica Descrição Geral O AH3503 é um sinal analógico de saída do IC Hall, a tensão de saída muda com as mudanças do campo magnético. Ele possui unidades de circuito incorporadas, tais como protetor de tensão reversa, regulador de tensão, circuito de compensação de temperatura, gerador de tensão Hall, amplificador de sinal, etc. O regulador de tensão de alto desempenho e o circuito de compensação de temperatura garantem que o sensor funcione de forma estável na faixa de temperaturas de operação, e o circuito de proteção de tensão reversa evita que o sensor seja danificado pela tensão reversa. O AH3503 é produzido com tecnologia bipolar. Ele está disponível em dois tipos de embalagem: SOT-23-3L (Tipo M), e TO-92UA (Tipo UA). Cada embalagem é livre de chumbo (Pb), com estruturas de chumbo 100% estanhadas mate.
