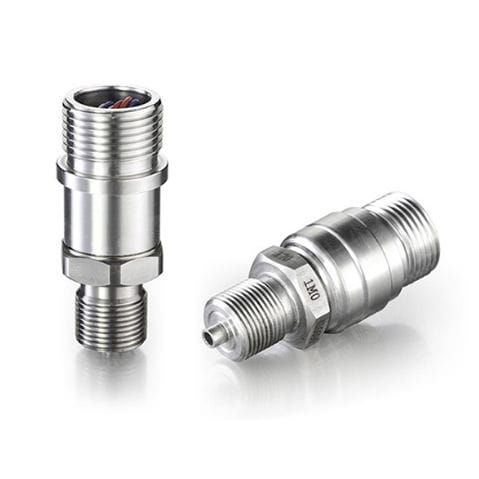

Transdutor de pressão absoluta JC-CE01

de membranaanalógicocom rosca

JC-CE01 Transdutor de Pressão de Safira Introdução O transdutor de pressão de safira JC-CE01 é composto por elementos isoladores de cristal único sem histerese, fadiga e fluência; a safira tem muito boa elasticidade e propriedades de isolamento (dentro de 1000ºC), não é sensível a mudanças de temperatura, mesmo em condições de alta temperatura, tem boas características de funcionamento; a safira tem forte resistência à radiação; e os componentes semicondutores sensíveis à silício-sapira, sem desvios de p-n, podem ser usados em uma variedade de ambientes complexos. O sensor de pressão de safira é composto por um duplo diafragma: uma membrana sensível à pressão e uma membrana de medição. Uma membrana de circuito heteroepitaxial de silício sensível à tensão na safira é soldada à membrana de medição da liga de titânio. A pressão medida é transmitida para o diafragma de medição. Sob a ação da pressão, o diafragma de medição da liga de titânio gera uma microdeformação, que provoca a alteração da saída da ponte, e a magnitude da alteração é proporcional à pressão medida. Este sensor de pressão de safira tem excelentes características de temperatura e resistência à sobrecarga. Características do Sensor de Pressão de Safira JC-CE01 * Ampla pressão range（0~40KPa~260MPa） * Ampla temperatura range（-_65℃~150℃） * Tipo de pressão: Gauge、absolute、negative * Alta precisão, alta estabilidade * Peso leve, econômico, forte resistência à radiação JC-CE01 Aplicação do Transdutor de Pressão Safira * Indústria da navegação e da construção naval * Aeroespacial * Indústria petrolífera e química * Central eléctrica, central nuclear * Controle de pressão de processos industriais
