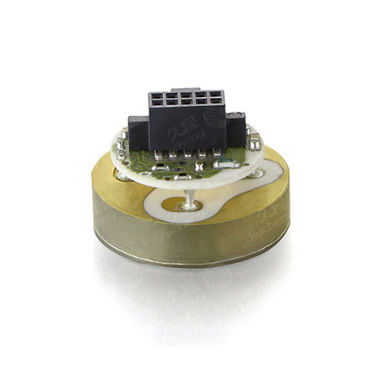

Sensor de pressão absoluta JC-UC2

de vácuocapacitivo

JC-UC2 Princípio de medição do Sensor de Pressão Capacitivo Cerâmico O sensor de pressão capacitiva cerâmica seca Ceracore JC-UC2 é Al2O3 (99,9 %), um material cerâmico altamente resistente para muitos gases e líquidos agressivos. Os componentes cerâmicos cilíndricos (diafragma, corpo do medidor) são ligados para formar um elemento sensor de pressão de alta resistência, hermeticamente selado. Com sensores de pressão absoluta, o vácuo de 3,0 x 10-6 mbar criado no processo de produção entre o diafragma e o corpo do medidor permanece permanentemente. Isto permite medições de pressão relacionadas com o vácuo. Com sensores de pressão manométrica, a parte traseira do diafragma é ventilada, ou seja, este sensor mede a pressão manométrica em relação à pressão atmosférica. Electricamente, o elemento sensor representa um condensador de placa cuja alteração da capacitância é a dimensão da alteração de pressão. O processo de medição capacitiva satisfaz os mais altos requisitos de resolução e reprodutibilidade. Juntamente com o comportamento livre de histerese do material Al2O3 , ele é a base para as excelentes especificações do sensor. Além disso, o transdutor de pressão capacitivo cerâmico Ceracore JC-UC2 é uma célula de medição seca, ou seja, não há diafragma separador ou fluido de enchimento que possa influenciar a medição. Uma outra vantagem do sensor capacitivo de cerâmica é a sua alta resistência à sobrecarga. Após a remoção da sobrecarga, ele retorna à posição inicial sem qualquer dano ou histerese.
