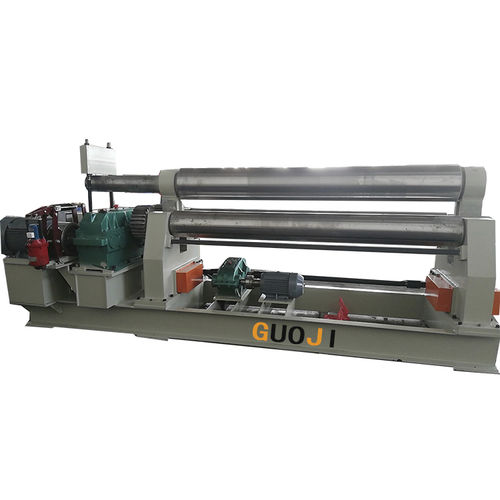

Calandra de 3 rolos GJW11-20X2500

elétrica

A máquina de enrolar mecânica simétrica de 3 rolos tem 3 rolos dispostos simetricamente e o rolo superior está localizado no centro de dois rolos inferiores. Um sem-fim e uma transmissão por engrenagem e uma haste de parafuso e uma transmissão auxiliar de parafuso são utilizados para accionar os rolos para se deslocarem verticalmente. A engrenagem no redutor de velocidade principal é utilizada para engrenar as engrenagens de ambos os rolos inferiores para rotação, de modo a fornecer torque para a placa metálica da chapa rolante, está localizada entre três rolos de trabalho (dois rolos inferiores e um superior)e subsequentemente dobrada continuamente sob pressão do rolo superior e rotação dos rolos inferiores para gerar deformação plástica permanente na chapa, de modo a rolar a chapa para a forma necessária, como cilindro, cilindro cónico ou arco A desvantagem da máquina mecânica simétrica de laminação de 3 rolos é que a extremidade da chapa não pode ser dobrada preliminarmente. Características estruturais 1、Mechanical 3-roller máquina de enrolar chapas simétricas. 2、The máquina é composta por duas partes principais, existem peças de trabalho e peças de transmissão. As peças de trabalho incluem dois rolos inferiores e um superior com rolamentos de roletes. O rolo inferior é o rolo capstan, o rolo superior é o rolo motor. A altura do rolo superior pode ser ajustada livremente. Além disso, a peça de transmissão contém o motor principal, caixa de redução, etc. 3、The motor principal acciona a caixa de redução principal, e depois a caixa de redução principal acciona o rolo inferior. A direcção de rotação do rolo inferior pode ser controlada pelo motor principal. 4、Subsidiary motor conduz a caixa de redução subsidiária, e depois o rolo superior pode realizar o movimento vertical.
