Transmissor de sinal analógico ciclo de corrente PR33-49

4–20 mA

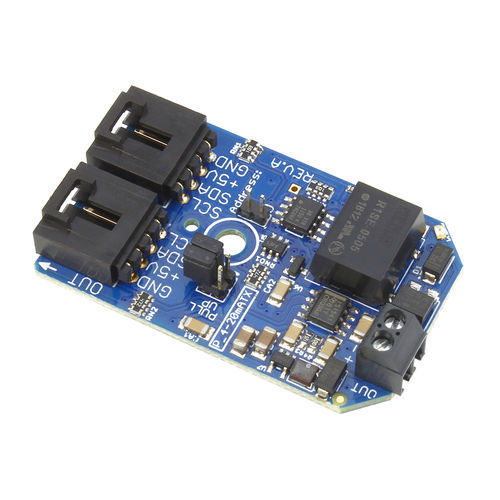

Destaques - 12-Bit DAC MCP4725 - Isolador digital de quatro canais - XTR115 Transmissor de circuito de corrente 4-20mA - Um Canal 2 Fio 4-20mA Transmissor - Alimentação isolada a bordo de 12V para alimentar transdutores de 2 fios - 2 Dispositivos Num Autocarro I2C - Ideal para Controlo Industrial - Ampla gama de fornecimento de laço de 7.5V a 36V - 2 Fios, 4-20mA Transmissor de Corrente de Loop - Erro de baixa amplitude - Baixo erro de não-linearidade Esta placa de transmissão de corrente isolada de 4-20mA converte os dados I2C numa saída de 4-20mA usando um conversor digital de 12 bits para analógico (DAC). Este transmissor de 1 canal isolado 4-20mA também tem a bordo uma fonte de alimentação isolada que elimina a necessidade de fonte de alimentação externa. Este transmissor de 1 canal isolado de 4-20mA utiliza um transmissor de 4-20mA de circuito de corrente XTR115 ligado a um conversor digital para analógico MCP4725. Este também tem uma fonte de alimentação de energia de impulso de corda a bordo que alimenta o laço de 4-20mA. O MCP4725 tem um jumper de endereço, permitindo que 2 dispositivos possam ser ligados ao mesmo tempo num único autocarro I2C. Também é possível ligar mais de 2 dispositivos num único autocarro, utilizando o multiplexador I2C. O Transmissor de Corrente de Bordo XTR1115 4-20mA tem uma vasta gama de alimentação de laço de 7.5V a 36V. Este transmissor de laço de corrente de 4-20mA tem terminais de parafuso a bordo, que facilitam a ligação. Tem também uma almofada exposta Vref para referência de tensão externa com uma Vref predefinida de 2,5V.
