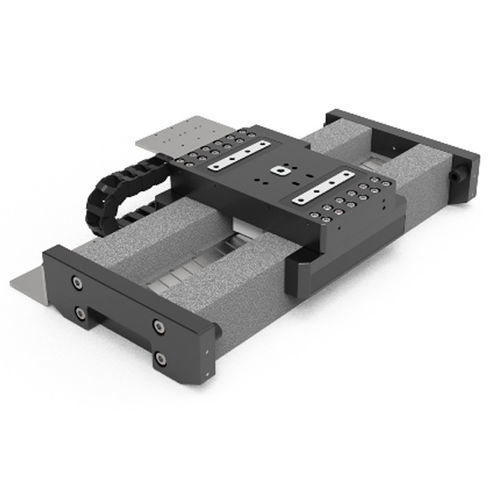

Mesa de coordenadas linear EC-ABL series

motorizadade um eixomultieixos

A plataforma de motor linear da série E-EC-ABL-X adopta o método de calha de guia de rolamento de ar combinado com motor linear de núcleo de ferro, que tem uma linearidade e planicidade incomparáveis com as calhas de guia mecânicas tradicionais, e é especialmente adequada para pequenas distâncias de passo ou cenários de aplicação de posicionamento ultra-preciso. É uma excelente opção de aplicação para depuração, instalação e processamento ótico de precisão. a guia linear com rolamento de ar tem uma planura e retidão muito boas o motor linear com núcleo de ferro assegura uma rigidez suficiente do sistema e um desempenho dinâmico funcionamento silencioso e estável com ruído extremamente baixo tem um nível muito elevado de desempenho de precisão ideal para aplicações de digitalização ou posicionamento de alta precisão compatível com salas limpas tamanho da plataforma de movimento 210 mm × 100 mm faixas de deslocação de 200 mm a 500 mm resolução até 100 nm ou 1 nm As plataformas estão equipadas com um motor linear de acionamento servo com rolamentos de ar pré-carregados e codificador linear integrado. A combinação destes componentes sem contacto resulta numa plataforma de movimento sem fricção que oferece o mais elevado desempenho, qualidade e vida útil. Um motor linear de alta força pode levar a plataforma à velocidade máxima em poucos milissegundos, e os rolamentos de alta capacidade podem suportar cargas úteis até 10 kg. A conceção de rolamentos de ar pré-carregados ativamente opostos lateralmente neste modelo permite a montagem em qualquer orientação.
