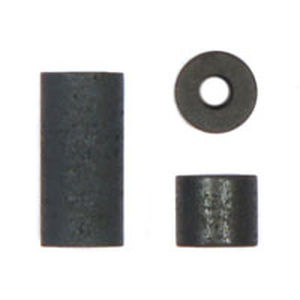

Núcleo de ferrita tipo O

toroidaltipo retângulopara EMI em modo comum

As esferas de ferrite são usadas para evitar vazamentos de rf de equipamentos eletrônicos devido a oszilações parasitárias decorrentes de feedback espúrio e também podem ser usadas para a supressão de interferência Os estranguladores produzidos a partir destes núcleos têm aplicações em receptores de rádio e televisão vhf, sistemas de ignição, motores eléctricos e cabos de alimentação de equipamentos electrónicos. Um grânulo de ferrite rosqueado em um fio produz pouca queda de tensão em baixas freqüências (50 Hz, 400 Hz), mas atua como uma impedância em altas freqüências (alguns MHz), devido à permeabilidade inicial e às perdas de material. As perdas geralmente aumentam com frequência, apesar de uma perda gradual de permeabilidade. Esta diminuição da permeabilidade torna-se perceptível em frequências muitas vezes superiores ao limite superior habitual de aplicação. As perdas crescentes e a permeabilidade decrescente em função da frequência causam uma característica de impedância versus frequência sem qualquer pico ou ponto ressonante. A impedância do fio rosqueado através do talão é proporcional ao comprimento do ou o número de missangas utilizadas. Alternativamente, várias voltas de fio enrolado toriodalmente podem produzir uma impedância maior. O valor da impedância de um grânulo de ferrite no máximo deve ser calculado para cerca de 20 Ω a 50 Ω em um faixa de frequência de 20 MHz a 300 MHz.
