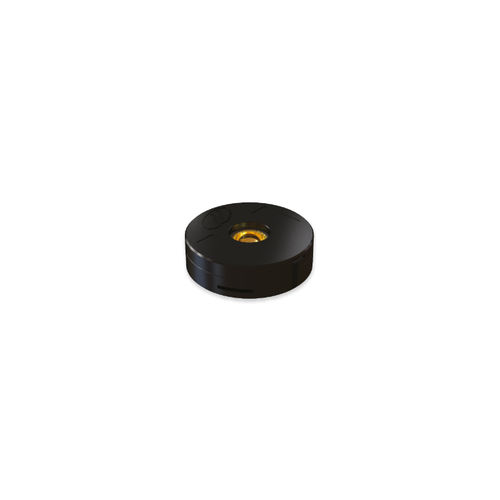

Encoder rotativo absoluto DS-25

de eixo ocomonovoltasem contato

Características ● Leve codificador rotativo absoluto em miniatura ● Eixo flutuante oco ● Sem rolamento ou outros contatos ● Alta precisão ● Alta tolerância a temperaturas extremas, choque, ● EMI, RFI, e campos magnéticos ● Interfaces digitais para posição absoluta Geral ◌ Resolução angular 17-19 bit ◌ Erro estático máximo testado ±0,020° ◌ Erro estático de precisão estendida ±0,010° ◌ Velocidade máxima operacional 4.000 rpm ◌ Faixa de medição - Posição absoluta de uma volta ◌ Direcção de rotação - CW/CCW ajustável (Por defeito a mesma direcção a partir do lado inferior do codificador) ◌ Build In Test BIT - Opcional Mecânica ◌ Excentricidade de montagem admissível ±0,1 mm ◌ Tolerância admissível de montagem axial ±0,1 mm ◌ Inércia do rotor 11 gr - mm² ◌ Peso total 10 gr ◌ Ø Externo Ø / Interno Ø / Altura 25 / 6 / 7 mm ◌ Material (estator, rotor) Ultem™ polímero / TRVX-50 Elétrica ◌ Tensão de alimentação 5V ± 5% ◌ Consumo de corrente 90 mA ◌ Interconexão #30 cabo blindado ◌ Comprimento do cabo 1.500 mm MAX ◌ Interface SSi / BiSS - C ◌ Código de saída Binário ◌ Saída em série Diferencial RS-422 ◌ Diferencial do Relógio RS-422 ◌ Frequência do relógio 0,1 ÷ 5,0 MHz ◌ Taxa de actualização de posição 35 kHz (Opcional - até 375 kHz) Ambiental ◌ EMC IEC 6100-6-2, IEC 6100-6-4 ◌ Faixa de temperatura de operação -40°C a +85°C ◌ Temperatura de armazenamento -50°C a +100°C ◌ Umidade relativa 98% Não condensação ◌ Resistência a choques 100 g por 11 ms ◌ Resistência à vibração 20 g 10 - 2000 Hz ◌ Protecção IP 40
