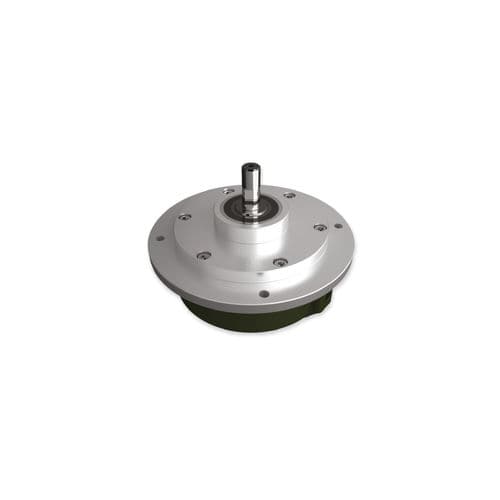

Encoder rotativo absoluto DL-66

monovoltasem contatodigital

Características ● Leve codificador rotativo absoluto em miniatura ● Alta precisão ● IP65 ● Alta tolerância a extremos de temperatura, choque, EMI, RFI e campos magnéticos ● Interfaces digitais para posição absoluta Geral ◌ Resolução angular: 18-20 bit ◌ Erro estático máximo testado: ±0,010° ◌ Precisão estendida Erro estático: ±0,005° ◌ Velocidade máxima de operação: 4.000 rpm ◌ Faixa de medição: Uma volta, ilimitada ◌ Direcção de rotação: CW/CCW ajustável (Por defeito a mesma direcção a partir do lado inferior do codificador) Mecânica ◌ Torque inicial: 30 x 10-4 N.m ◌ Força radial do eixo (máx.): 100 N ◌ Peso total: 350 gr ◌ Diâmetro externo / perfil: 71 / 29 mm ◌ Material (estojo, eixo): Alumínio / Aço Inoxidável Elétrica ◌ Tensão de alimentação: 5VDC ± 5% (Opcional 24 VDC) ◌ Consumo de corrente: 90 mA ◌ Interconexão: Cabo blindado ◌ Interface: SSi / BiSS - C ◌ Código de saída: Binário ◌ Saída em série: Diferencial RS-422 ◌ Relógio: Diferencial RS-422 ◌ Frequência do relógio: 0,1 ÷ 5,0 MHz ◌ Taxa de actualização de posição:35 kHz (Opcional - até 375 kHz) Ambiental ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Faixa de temperatura de operação: -40°C a +85°C ◌ Temperatura de armazenamento: -50°C a +100°C ◌ Umidade relativa: 98% Não condensação ◌ Resistência a choques: 150 g por 11 ms ◌ Resistência à vibração: 20 g 10 - 2000 Hz ◌ Protecção: IP 65
