Dupla frequência de cavidade externa para lasers CW
- Gama de comprimentos de onda de entrada 412 a 1600 nm
- Baixas perdas na cavidade e alta eficiência de duplicação
- Varrimentos contínuos de 65 GHz a 10 GHz por segundo
- O bloco e o corpo da cavidade selados com ajustes externos evitam a contaminação da ótica
- Apenas dois espelhos pré-montados para uma rápida mudança de gamas de comprimentos de onda
- Baixas perdas na cavidade e elevadas eficiências de duplicação
Design patenteado da cavidade do WaveTrain 3D

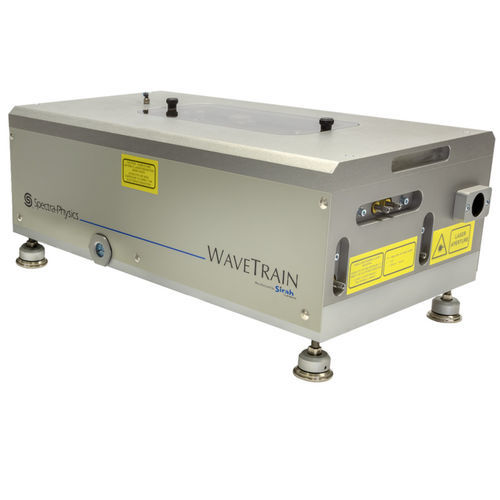

O WaveTrain 3D é um dispositivo autónomo avançado que proporciona uma duplicação de frequência simples de feixes laser CW de frequência única. Com maior eficiência do que os métodos tradicionais intra-cavidade ou extra-cavidade, este produto pode ser utilizado para gerar o segundo harmónico da saída dos lasers da série Matisse®, bem como para gerar harmónicos da saída dos módulos MixTrain e WaveTrain.
O WaveTrain 3D utiliza uma cavidade em anel para atingir eficiências superiores a 35%. Ao contrário das cavidades bow-tie convencionais, o WaveTrain 3D baseia-se numa configuração de cavidade patenteada em forma de triângulo denominada DeltaConcept™, que permite que o comprimento da cavidade seja ajustado sem qualquer efeito na posição, direção ou astigmatismo do feixe de saída.
Estabilidade do WaveTrain 3D
A estabilidade da saída é ainda melhorada pela utilização de um prisma leve ativado por piezoelétrico para otimizar o comprimento da cavidade, tornando o WaveTrain 3D especialmente resistente a vibrações e ruído acústico. Esta estabilidade inerente do feixe permite que o hardware de controlo totalmente digital bloqueie automaticamente a cavidade para obter a máxima eficiência de duplicação durante a frequência fixa e o funcionamento digitalizado.
---
