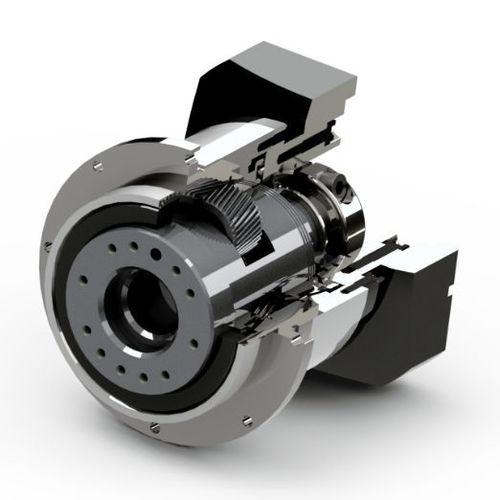

Redutor planetário AD64de engrenagens helicoidaiscoaxialde eixo maciço
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário, de engrenagens helicoidais
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo maciço
- Torque
- 50–100 Nm
- Montagem
- para montagem em flange
- Características construção
- flangeado, modular
- Número de estágios
- de simples estágio, de dois estágios, de três estágios
- Performance
- de alta precisão, com folga reduzida
- Aplicações
- para aplicações industriais, para têxteis, para servomotor, para máquina embaladora, para aplicações médicas, para a indústria alimentícia, para produtos farmacêuticos
- Outras características
- IP65
- Velocidade de rotação
3.000 rpm, 6.000 rpm
(18.849,56 rad.min-1, 37.699,11 rad.min-1)- Relação de redução
MÍN: 3 unit
MÁX: 320 unit
- Peso
MÍN: 1,3 kg
(2,87 lb)MÁX: 3,2 kg
(7,05 lb)
Descrição
As caixas de engrenagens planetárias em linha de precisão da série AD são construídas com engrenagens helicoidais de precisão. A forma das engrenagens é optimizada pela tecnologia de simulação 3D. Engrenagem de anel estruturado de peça única para minimizar a acumulação de erros de montagem. O transportador planetário de peça inteira com rolamentos de rolos apoiados em cada extremidade tem uma grande capacidade de carga axial. São a melhor escolha para as aplicações de posicionamento de precisão, bem como para o funcionamento suave necessário.
Caraterísticas:
Tamanho do quadro de 47mm a 255mm
Capacidade de binário standard até 2560N.m
Qualquer posição de montagem
Saída do eixo da flange
Os rolamentos de rolos cónicos podem suportar cargas axiais até 54000N
---
