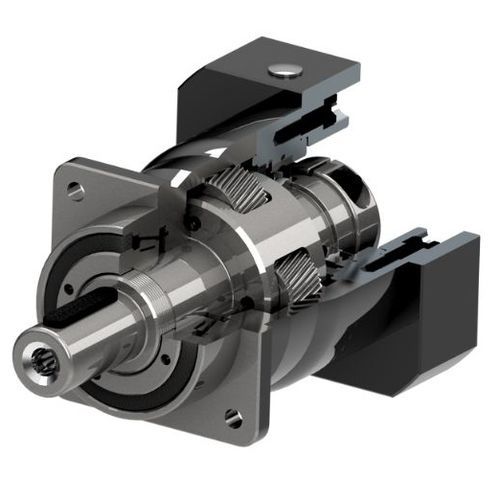

Redutor de engrenagens helicoidais AF100

coaxialde eixo maciço2–50 Nm

Em geral: Caixa de engrenagens planetárias de alta precisão da série AF, com um design de porca integrada na estrutura planetária de saída para uma folga axial zero. A estrutura robusta, que incorpora rolamentos de rolos cónicos para trabalhos pesados, assegura uma rigidez de torção excecional e capacidades superiores de suporte de carga radial e axial. Fabricada com um design de anel de engrenagem integral e engrenagens helicoidais verdadeiramente endurecidas em aço de liga de 20CrMnTi de primeira qualidade, a caixa de velocidades apresenta uma força, rigidez e resistência ao desgaste superiores. Utilizando o design de simulação 3D, minimiza o ruído de engate das engrenagens, prolongando a vida útil operacional. Com foco em aplicações que exigem operações frequentes de arranque e paragem e cargas variáveis, a Série AF destaca-se em cenários de elevado desempenho. Características: Tamanho da estrutura de 60 mm a 180 mm Modularizado, concebido para quaisquer servomotores e motores passo a passo Folga tão baixa quanto 3 arcmin Capacidade de binário standard até 1560N.m Disponibilidade de rácio padrão de 3:1 até 320:1 Os rolamentos de rolos cónicos podem suportar cargas axiais até 27000N Aplicações Aplicação em CNC / Router CNC Aplicação em automação industrial Aplicação na indústria médica Aplicação na indústria de embalagens Aplicação de equipamento de entretenimento Indústria alimentar Transporte inteligente Novas energias Indústria farmacêutica Indústria têxtil
