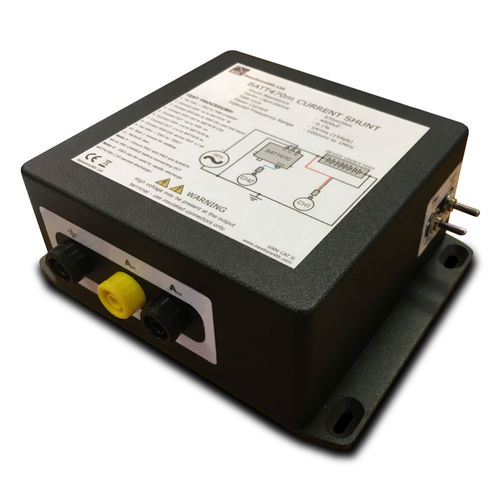

Sistema de teste de impedância BATT470m

A interface de análise de impedância eletroquímica BATT470m (EIS) fornece uma plataforma de teste de impedância de bateria fácil de usar para a indústria eletroquímica. Utilizando o analisador de resposta em frequência PSM3750 de alta precisão N4L, o BATT470 fornece medição de impedância de baterias/células até 200V DC. Com uma faixa de frequência de 100mHz a 1MHz, a BATT470m cobre uma ampla gama de aplicações. Nosso pacote de software PSMComm2, com modo "EIS", exibe a impedância em fase e quadratura da célula em forma de Nyquist, bem como a impedância total (Z) em forma de bode. O BATT470m possui circuito de bloqueio DC, protegendo o gerador PSM3750 das altas tensões DC produzidas pelo dispositivo em teste. O ESF10m (fornecido com o BATT470m) aloja um circuito de filtro de alta freqüência de 10mHz, acoplamento AC das entradas do PSM3750. O acoplamento AC permite que o PSM3750 utilize uma faixa baixa (variando apenas no componente AC), reduzindo erros e melhorando a medição de tensão/corrente de baixo nível.
