Sistema de inspeção óptico C14

de triangulação a laser2Dmanual

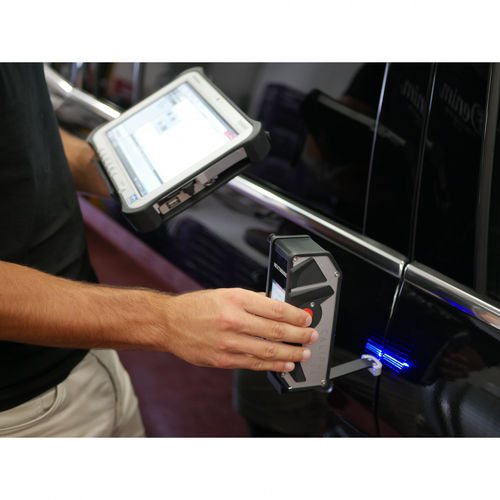

Com o dispositivo de medição portátil sem fio CALIPRI C14, você pode avaliar lacunas, bordas e linhas de projeto com alta precisão e em segundos. A medição é realizada usando o princípio patenteado Calipri - um desenvolvimento adicional do método de seção de luz laser com inclinação automática e correção de rotação - que elimina possíveis desalinhamentos do sensor. O usuário define a posição, a estratégia de avaliação e as tolerâncias dos pontos de medição individuais. A medição é então realizada com um movimento giratório do sensor. O sensor regista o contorno a partir de diferentes perspectivas - até à profundidade da folga ou completamente à volta de uma aresta dobrada. Em seguida, o software avalia a medida da folga, o flush e os raios. Os valores de medição são exibidos no tablet PC e no sensor e comparados com valores-limite predefinidos através de um sistema de semáforos. Os dados de medição podem ser impressos como um relatório ou exportados como um registro de dados e transferidos para bancos de dados existentes.
