Sistema de inspeção óptico RC220

de triangulação a laser2Dmanual

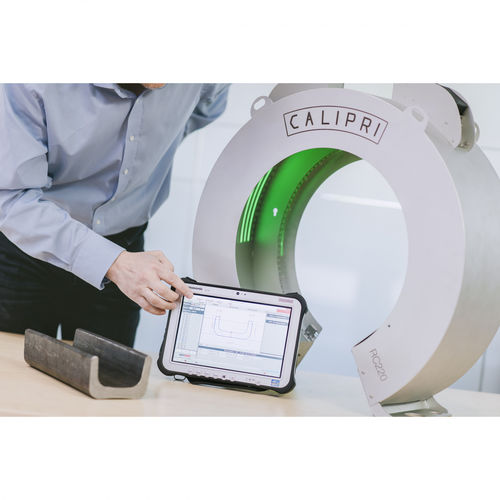

CALIPRI RC220 é um instrumento de medição de perfil portátil para medição de amostras de alta precisão de produtos laminados. Com a CALIPRI RC220, o corte e arrefecimento de amostras para a avaliação do contorno já não é necessário. A utilização do medidor de perfil óptico acelera assim a calibração de novos perfis laminados. O sistema é móvel e pode ser movido rápida e facilmente de uma linha rolante para outra. O dispositivo de medição pode ser colocado entre carrinhos de laminagem à mão ou por meio de um dispositivo orientador e pode medir o perfil do produto ainda quente em questão de segundos. O resultado é apresentado como uma curva de pontos no tablet PC do sistema e o perfil pode ser avaliado utilizando especificações de medição predefinidas e perfis de modelos. Ao medir com a CALIPRI RC220, o sensor regista o perfil laminado de todos os lados e pode assim avaliar as formas de perfil simples e complexas. Após a medição, o resultado pode ser exportado como um relatório ou arquivo de dados.
