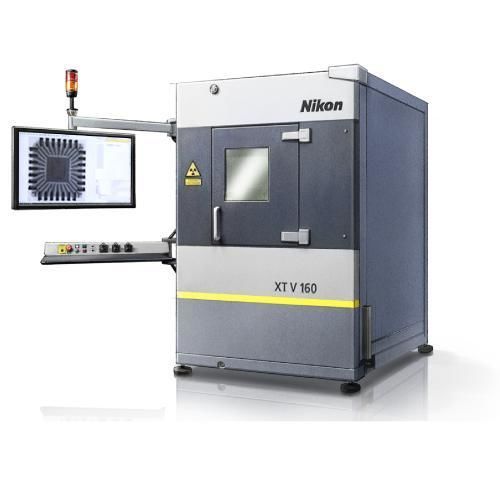

A gama XT V da Nikon inclui sistemas de raios X e CT de classe mundial para inspecção não destrutiva de componentes electrónicos (PCBs, BGAs, chips e muito mais).
Com o reconhecimento de características sub-micron, a gama de sistemas XT V responde à necessidade actual de inspecção de alto desempenho e não destrutiva de componentes electrónicos complexos. A fonte de raios X Nanotech Xi da Nikon, emparelhada com detectores de painel plano líderes da indústria, produz a melhor qualidade de imagem da classe, com transição sem falhas entre inspecção 2D e 3D.
Fonte Superior de Raio X
A fonte de microfocus de raio Xi Nanotech líder de mercado da Nikon é única devido ao seu desenho exclusivo de gerador integral e energia máxima incomparável de 160kV e 20W de potência true-target.
Conjunto de análise PCB
O Conjunto de Análise PCB é capaz de medição e análise avançada de BGA, fios de ligação, PTH e pacotes complexos tais como PoP em placas multicamadas, com inspecção e relatórios automáticos de aprovação/reprovação.
Imagem Concêntrica de Ângulo Oblíquo
Campo de visão de ângulo oblíquo extremo até 90°, com rotação de amostra de 360°, mantém a região de interesse graças a software e hardware inteligentes.
---
