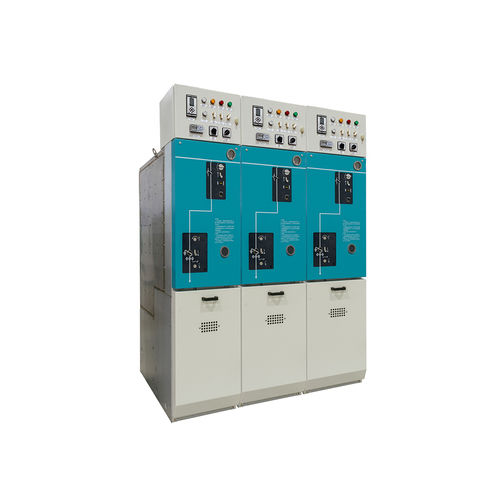

Conjunto de manobra e controle isolado com gás SF6 HXGT10-40.5

de média tensãocom invólucro metálicoindustrial

O painel de distribuição interior metálico com isolamento a gás HXGT10-40.5 (doravante designado por unidade principal de anel insuflável HXGT10-40.5) é um produto de alta tecnologia desenvolvido independentemente pela Tianan Electric que utiliza a tecnologia de isolamento a gás SF6, e o seu nível técnico atingiu o nível avançado nacional e internacional. . O armário insuflável do tipo interrutor de carga e o armário insuflável do tipo disjuntor foram galardoados com o certificado "National Key New Product" duas vezes em 2007 e 2011, respetivamente. Todos os componentes de alta tensão da unidade principal do anel inflável HXGT10-40.5 são selados em uma caixa de aço inoxidável (IP67) preenchida com pressão ligeiramente positiva (pressão manométrica de 0.02 ～ 0.04MPa, 20 ℃) gás SF6. O armário inflável tem três estruturas de C, F e V. Entre eles, os armários infláveis C e F usam gás SF6 como meio de extinção de arco e isolamento, e adotam o princípio de extinção de arco de ar comprimido SF6 de pressão ligeiramente positiva. Os requisitos são pequenos; o armário insuflável tipo V adopta o princípio de extinção de arco a vácuo, que tem as vantagens de uma forte capacidade de rutura e de uma longa vida eléctrica. - Novos produtos nacionais importantes - Com três módulos funcionais: interrutor de carga, aparelho elétrico combinado e disjuntor - A corrente nominal do armário do disjuntor pode atingir 1250A, e a corrente de interrupção de curto-circuito é de 25kA - Volume da unidade única 500×1000×1750mm - Altitude inferior a 4000 metros - Disposição flexível, pode ser efectuada a expansão do módulo ou a disposição em co-box - O primeiro quadro doméstico de 35kV que permite o funcionamento submerso de toda a máquina
