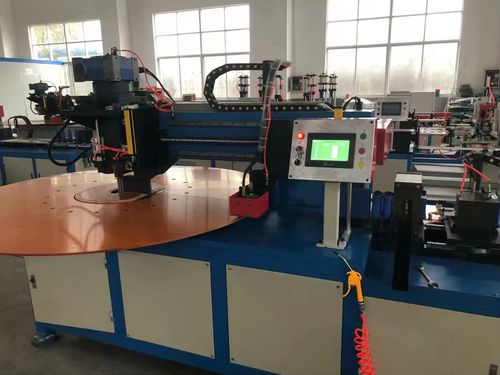

Curvadora hidráulica

de tubosde perfisde corte

1. Princípio de funcionamento 1.1, Máquina de dobra consiste principalmente de carregador de bobina, dispositivo de endireitamento, primeira vez de dispositivo de alimentação, dispositivo de corte, segunda vez de dispositivo de alimentação, dispositivo de dobra e mesa de trabalho de rotação, estrutura da máquina, sistema de controle, etc Todas as ações são conduzidas pelo sistema hidráulico e servo motores, e pelo controle PLC. A máquina de dobra é projetado referir-se a máquinas importadas deste tipo da Europa, A etapa e processo de ações são as mesmas com eles. Entretanto, também a melhoramos para ser mais razoável. Para ser comparado a máquina curvadora Heima que é marca de máquina curvadora feita por outra empresa, a máquina curvadora Heima de ações e processo não são muito razoáveis, ela precisa ser melhorada. O irrazoável é principal em dois pontos seguintes, Em primeiro lugar, as rodas de dobragem da estrutura não são razoáveis. Como sabemos, o passo das fileiras de tubos para evaporadores de aletas oblíquas é pequeno, e a máquina de dobra precisa dobrar tubos de 10 pcs uma vez, portanto, as rodas de dobra têm que ser finas e longas, portanto a sua rigidez é ruim. Desta forma, se as extremidades superior e inferior das rodas não forem reforçadas por uma placa de ligação, o perfil de flexão dos tubos de 10 pcs não será o mesmo, também o R formador e os ângulos não serão os mesmos. Portanto, a qualidade da curvatura não pode ser assegurada. Segundo, a disposição da estação de corte não é razoável. Ela deve ser disposta após a alimentação, e deve adicionar alimentação secundária, assim, ela pode alimentar-se para frente tanto quanto possível, para levar o último momento da alimentação para frente tanto quanto possível, para não ter a raspagem. Assim, poupando tempo, poupando mão-de-obra, poupando material.
