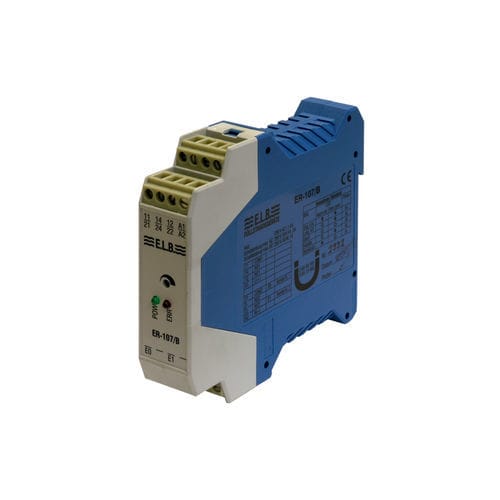

Chave de nível condutiva ER-107/B

para líquidosem aço inoxidável

Detecção de nível limite de líquidos condutores, um sistema de medição consiste de um eléctrodo de haste dupla e um relé ER-107 -Dispositivo de corte de excesso de enchimento de acordo com § 19 WHG -Construção de linhas finas, largura apenas 22,5 mm -Sensibilidade ajustável -Potencial de saída livre como SPDT (2 x) -Alimentação 230 V AC ±10% 48-62Hz, 24 V DC ±10% (opcional) Construção O dispositivo de corte de enchimento excessivo consiste no captador (eléctrodo duplo condutor) e no relé de eléctrodo tipo ER-107. Fornece um sinal de comutação binário no out-put. Este sinal pode ser enviado directamente ou através de um amplificador de sinal para o dispositivo de relatório ou para a secção de controlo e o seu elemento de controlo. Os componentes do dispositivo de corte de enchimento excessivo que não possuem certificado de ensaio têm de corresponder às secções 3 e 4 dos princípios de aprovação do dispositivo (ZG-ÜS). Função O relé de eléctrodo ER-107 fornece uma tensão de medição que faz fluir uma "corrente de trabalho" através do fio de sinal através da resistência incorporada no captador. Assim que esta corrente de trabalho é interrompida (por exemplo, ruptura do cabo), esta é detectada e exibida pelo ER-107 e o contacto da fonte muda para o estado de alarme. Quando o nível de enchimento do recipiente atinge as hastes condutoras da captação, uma corrente de medição é capaz de fluir através do líquido condutor. Esta corrente, que é mais elevada em comparação com a corrente de funcionamento, é detectada pela ER-107 e a mensagem de alarme é gerada. A sensibilidade pode ser ajustada dentro da gama de resposta da sonda utilizando um potenciómetro. As funções do ER-107 baseiam-se no princípio da corrente em circuito fechado. O estado de alarme do relé corresponde ao estado morto do dispositivo.
