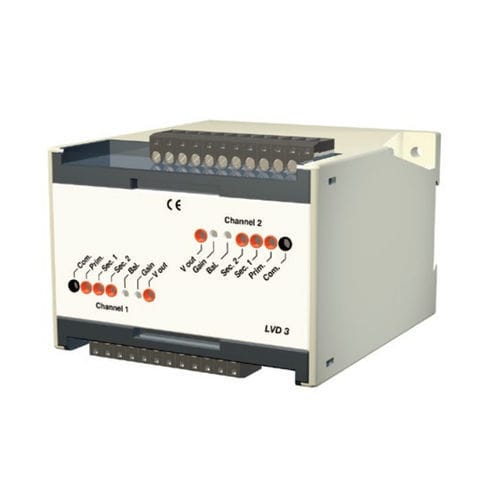

Condicionador de sinal para trilho DIN LVD 3

para transdutor LVDT

O condicionador de sinal LVD 3 foi desenvolvido para medições de posição precisas e rápidas por meio de transdutores LVDT. O módulo consiste em dois canais idênticos, isolados eletricamente um do outro e da fonte de alimentação. Cada canal tem um oscilador que alimenta o transdutor com excitação AC, entradas para os dois sinais sensíveis à posição do transdutor e um amplificador de sinal ajustável com saída de corrente e tensão. A calibração do LVD 3 e dos transdutores LVDT ligados é facilmente efectuada através de interruptores, potenciómetros e tomadas de teste no módulo. O LVD 3 é montado numa calha DIN ou em qualquer superfície latente. Todas as ligações eléctricas ao módulo são feitas através de um bloco de terminais de encaixe para cada canal. Características - 2 canais de medição individuais - Excitação do transdutor: 2,5-3,2 kHz - Feed-back primário ou feed-back de soma - Saída de tensão: 0-10 ou ±10 V - Saída de corrente: 4-20 mA - Alimentação eléctrica: 24 VDC - Instalação rápida em calha DIN - Marcação CE - cumpre a EMC
