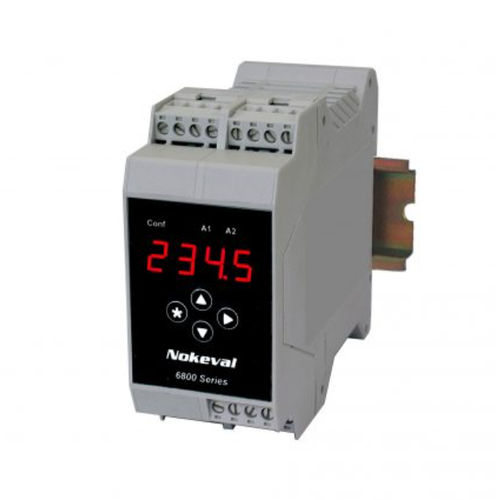

Transmissor de extensômetro 6841

6841 Transmissor programável para sensores de strain gauge - Sensores de strain gauge com conexão de 4 ou 6 fios - Tensão de excitação 10 V para sensores, máx. 150 mA - Visor LED vermelho no painel frontal - Configurações através das teclas do painel frontal - Saída 0/4...20 mA, 0..10 V - Comunicação serial RS-485 - 2 relés de alarme - Taring via teclas do painel frontal ou interruptor externo - Precisão de medição < 0,05 % - Fonte de alimentação 12..32 VDC ou 85..240 VAC - Linearização 6 pontos O versátil transmissor 6841 foi projetado para sensores de strain gauge. Os sensores de strain gauge podem ser conectados com 4 ou 6 fios. A conexão de 6 fios é recomendada para aplicações exigindo uma precisão muito alta. O transmissor fornece tensão de excitação de 10 V para os sensores, no máximo quatro sensores de 350 ohm. O transmissor 6841 inclui saída 0/4-20 mA/ 0-10 V, 2 alarmes ou saída serial RS-485 como padrão. A escala do display e a taragem são fáceis através das teclas do painel frontal. A escala pode ser realizada de duas maneiras diferentes, aplicando os valores mV/V da ponte ou usando a função de ensino. O ensino é feito carregando primeiro os sensores com a função min. e depois com o peso máximo, após o que o transmissor calcula automaticamente a escala. Pontos de ensino adicionais podem ser utilizados para melhorar a linearidade. Em aplicações onde a carga do sensor não está em equilíbrio, uma unidade de conexão serial separada dos sensores, 20 SA-4, pode ser usada para evitar a não linearidade causada pelo desequilíbrio. Existem duas alternativas de alimentação: uma para tensão de linha 85..240 VAC e outra para 12..32 VDC ou 24 VAC, ambas galvanicamente isoladas das entradas e saídas.
