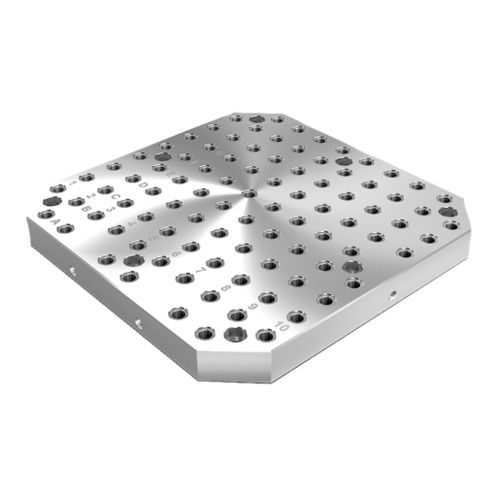

Pallet de fixação 01148

Placas de base, ferro fundido cinzento com orifícios de grelha MATERIAL GJL 300. VERSÃO Superfícies de apoio e de montagem retificadas NOTA Espaçamento entre grelhas 50 ±0,02 mm. As placas com furos de grelha são utilizadas para a construção de dispositivos modulares. Estas placas são colocadas e fixadas diretamente nas mesas das máquinas. Os orifícios da grelha, identificados alfanumericamente, garantem uma atribuição definida dos elementos de fixação através de configurações repetidas. As subplacas estão em conformidade com as mesas de máquinas para máquinas-ferramentas de acordo com as normas DIN 55201 e JIS 6337-1980. Por favor, encomende separadamente pinos de localização para posicionar as subplacas em mesas de máquinas de acordo com a norma DIN 55201. Encomendar separadamente tampões de proteção para tapar orifícios de grelha não utilizados. São fornecidos parafusos de anel para elevação. Outras dimensões disponíveis a pedido. REFERÊNCIA DO DESENHO 1) orifício da grelha 2) furo para parafuso de cabeça cilíndrica DIN 912 (D3/D4)
