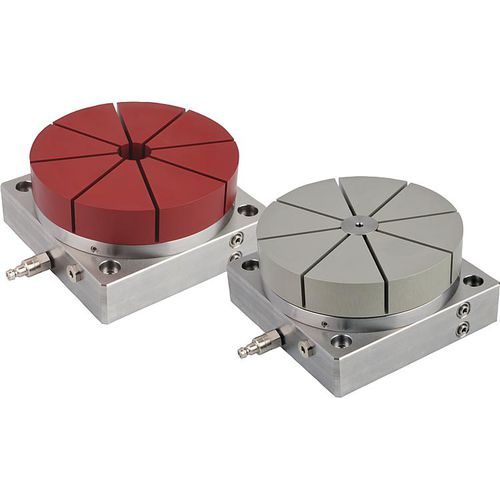

Mandril de fixação de peças 03178

mandril de fixação de peças
mandril de fixação de peças
mandril de fixação de peças
mandril de fixação de peças
Guardar nos favoritos
Comparar


Descrição

Sistema de aperto positivo para placas de grade Material: Placa da flange, pistões e aço do corpo. Selos NBR. Categoria 8,8 do ISO 4762 do EN do RUÍDO dos parafusos. Alumínio do aro. Versão: Flangeiam a placa, o pistão e o corpo oxidação-resistentes, brilhante. Parafusos galvanizados. Aro vermelho ou claro anodizado. Nota: Sistema produzível à máquina do aro com placa de base para montar em placas de grade do passo de 50mm. A placa da flange pode ser usada para aros de aperto externos ou internos. O contorno do workpiece a ser apertado é feito à máquina no aro. Os contornos de forma livre e assimétricos podem ser apertados. O pacote integrado da mola gera uma força de aperto do kN 5,8. A força de aperto pode ser levantada para o kN 43,5 pelo cargo-aperto pneumático. A braçadeira é liberada fundindo ar comprimido na superfície mais baixa do pistão que empurra o pistão para cima e que libera a força de aperto no aro. Apertando o curso 0,2 milímetros. Precisão de repetição < 0,01 milímetros. Acessório: Aro para 03179 de aperto externos ou internos

---
