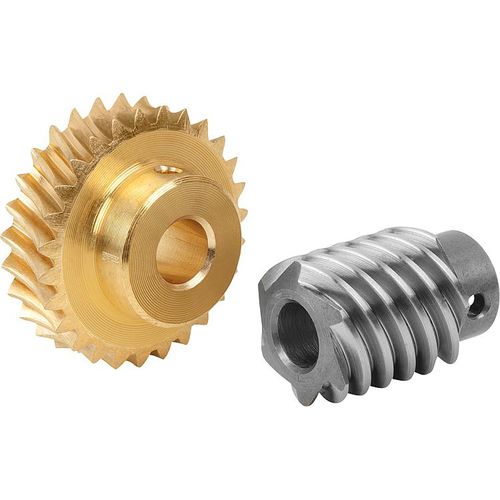

Engrenagem sem-fim 22500

helicoidal

Engrenagens de sem-fim, centro à direita Material: Aço do parafuso de sem-fim. Roda de sem-fim CuZn37Mn3Al2PbSi-S40. Versão: Parafuso de sem-fim com passo à direita, alta tensão cementado 620 – 700, flancos e terra do furo. Nota para pedir: As rodas/parafusos podem somente ser combinados para formar uma engrenagem de sem-fim se têm a mesma relação da distância e da transmissão de centro. Nota: Uma engrenagem de sem-fim consiste em um parafuso de sem-fim (eixo) e em uma roda de sem-fim. Apropriado para formar movimentações do sem-fim com um ângulo de eixo de 90°. Uma movimentação do sem-fim permite relações de redução muito grandes da velocidade com uma única fase. O toothing tem a forma K. do flanco. O ângulo do acoplamento é 15°. As engrenagens de sem-fim pre-são furadas. Os torques indicados da saída do T2 são os torques permissíveis da saída na roda de sem-fim. Estes aplicam-se para uma velocidade da entrada de 2800 RPM do parafuso de sem-fim. As engrenagens de sem-fim são apropriadas para a operação contínua em altas velocidades e em torques altos. Atenção: 22500-171002: Parafuso lustrado somente. 22500-172002: Roda de sem-fim com o toothing helicoidal da engrenagem. 22500-171050: O parafuso tem um cubo de Ø9 milímetro. Referência de tiragem: 1) terra
