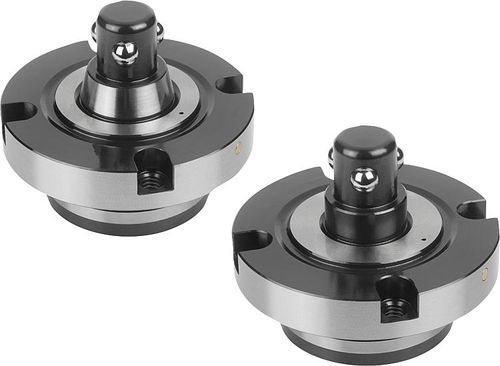

Fuso pneumático de posicionamento 03161-02

Cilindros de localização pneumáticos Material: Carcaça e cilindro de fixação, aço carbono. Esferas, aço inoxidável 1.0503. Versão: Carcaça endurecida e oxidada de preto. O contacto está virado para o solo. Nota: Este sistema de posicionamento e fixação é especialmente adequado para a montagem em acessórios (placas, blocos de torre de aperto, etc.) em todas as posições de montagem. O design modular permite que o número e a distância entre os cilindros de fixação sejam ajustados de forma ideal para atender à tarefa de fixação. Devido aos pequenos diâmetros, o espaçamento entre os cilindros de localização também pode ser reduzido. As 3 esferas de aperto são liberadas mecanicamente através do controle do cilindro de bloqueio com a conexão de "abertura". As 3 esferas de aperto se movem para dentro e a fixação pode ser trocada rapidamente. Para a fixação, o ar é retirado da conexão de "abertura" e a conexão de "fixação" recebe ar no cilindro de localização. As 3 esferas de aperto são novamente acionadas mecanicamente para fora e a nova fixação é fixada. Para obter uma força de retenção ideal, o cilindro de localização permanece ligado ao ar.
