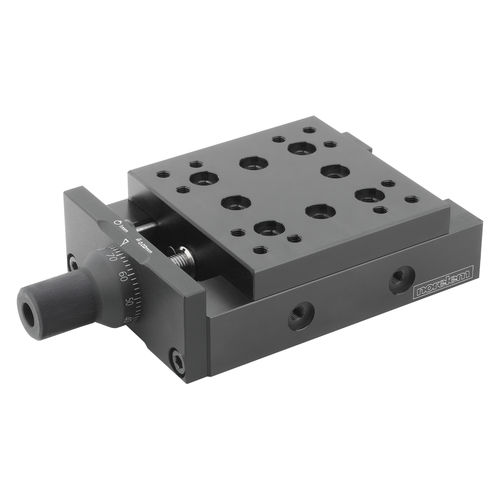

Guia de deslizamento manual 21010

de precisãode posicionamento

Material: Alumínio EN AW-6082. A terminar: Anodizado, preto. Pedido de amostra: nlm 21010-020030 Nota: Estas mesas-guia de alta precisão são utilizadas em particular na construção de máquinas e dispositivos mecânicos, dispositivos metrológicos, na indústria ótica e na mecânica de precisão. O valor de carga admissível (F) indicado destina-se a cargas estáticas. Os valores de torque só se aplicam a carruagens centradas. M1 = contra-furo para parafuso. TI = número de furos de fixação E1/E2/M1 no interior. TA = número de furos de fixação E/E1/MA no exterior. Benefícios : Cada furo roscado tem um ponto de centralização adicional. Em combinação com as nossas mangas centrífugas 20240, podem ser montados outros elementos de ligação precisamente no carrinho. Possibilidade de combinação posterior rápida nos eixos X, Y e Z. Geometria de alta precisão Orientação com sistema de ajuste de folga integrado Preservação do parafuso graças ao batente final Grande capacidade de carga Adaptado para ambientes difíceis Manutenção mínima Lubrificador integrado e totalmente inundado para uma interferência zero
