Grampo flutuante 04421

mecânicopara usinagempara peças a usinar

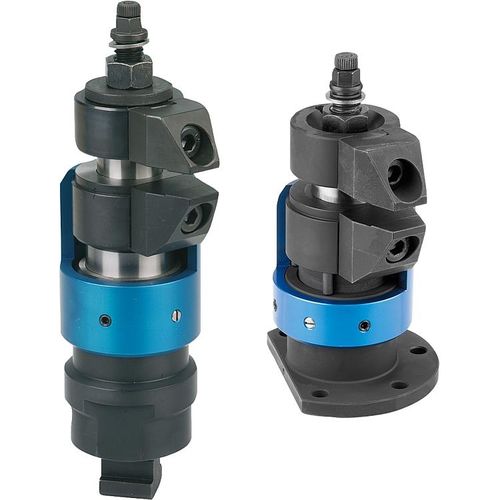

Grampo flutuante com grampo de peça de trabalho separado e travamento Material: Corpo base e mandíbulas de aço. Carcaça de alumínio. Versão: Corpo nitretado, oxidado preto e moído. Mandíbulas nitretadas e oxidadas de negro. Caixa azul anodizado. Nota: A braçadeira flutuante é utilizada para fixar e suportar pontos salientes em componentes de paredes finas, sensíveis e maleáveis. Ela evita vibrações e dobras durante a usinagem. Tipo de operação: 1. Empurre a braçadeira flutuante para baixo. 2. Pivotar os maxilares para dentro. O maxilar inferior contacta a peça de trabalho com uma força de mola leve. 3. Aperte a porca hexagonal AF 18 com o máximo. 15 Nm de torque. As mandíbulas fixam a peça de trabalho, a braçadeira ainda está flutuando. 4. Aperte a porca hexagonal AF 10 com o máximo. 10 Nm de torque. O processo de aperto é concluído. 5. Reverta o processo para liberar. Montagem: Formulário A: Fixe a braçadeira flutuante à fixação com o parafuso M12. Ajuste o batente em altura e o alcance giratório utilizando a manga azul e bloqueie com os parafusos de fixação de 3x2,5 mm. Ao ajustar a altura, deixe uma folga generosa acima. Para um funcionamento seguro o furo roscado M12 deve estar sempre fechado. Para aplicações de fixação específicas, os mordentes padrão podem ser alterados ou substituídos. Formulário B: Fixar a braçadeira flutuante com furos de fixação M6 a uma fixação. Ajuste o batente em altura e o alcance do pivô utilizando a manga de ajuste azul e a braçadeira com parafusos de fixação (4x AF 2,5). Ao ajustar o limite de altura, permita uma folga ampla na parte superior. Para situações de aperto específicas, as placas de mordente padrão podem ser modificadas ou substituídas.
