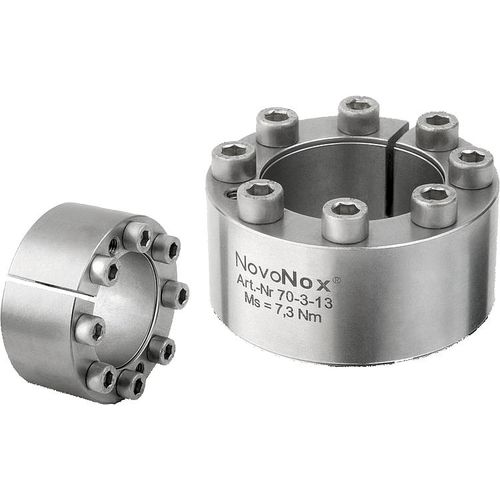

Acoplamentos de travamento sem chave, aço inoxidável Forma D
Descrição
Material:
Acoplamento em aço inoxidável 1.4057.
Parafusos de aço inoxidável 1.4301.
Versão:
Brilhante.
Nota:
Para aplicações que requerem um pequeno volume de construção e baixa pressão superficial. O acoplamento de bloqueio sem chave pode ser totalmente embutido em uma conexão de cubo.
- para diâmetros de eixo de 6 - 20 mm
- adequado para cubos com baixa espessura de parede
- deslocamento axial mínimo possível
- autocentralização
Montagem:
Acoplamento de bloqueio ligeiramente sem chave nas faces cónicas e pontos de contacto do eixo e do cubo. Não utilizar MoS2 ou massa lubrificante. Insira o acoplamento de bloqueio sem chave no assento do cubo e deslize sobre o eixo. Aperte os parafusos transversalmente em vários incrementos até ao binário de aperto definido.
Desmontagem: Retire todos os parafusos e enrosque nas roscas de extracção da flange dianteira. Apertar os parafusos de forma cruzada em vários passos até que o acoplamento de bloqueio sem chave se solte.
Tolerâncias:
Eixo:
Tolerância recomendada h8.
Qualidade da superfície Rz ≤ 16 µm.
Hub:
Tolerância recomendada H8.
Qualidade da superfície Rz ≤ 16 µm.
---
