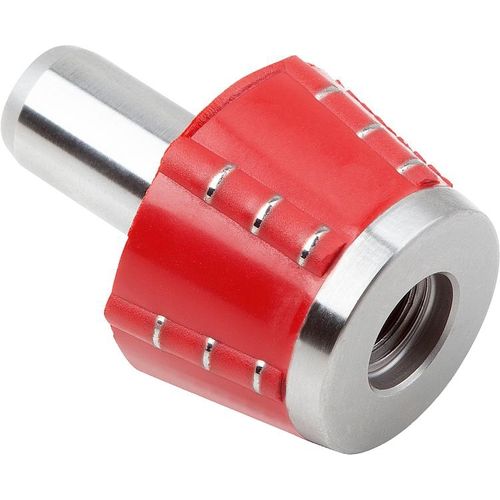

Cone de posicionamento para unidade de centragem 03152-10

de esferasem aço

Material: Cone, aço. Esferas, aço rolamento de esferas. Versão: Cone endurecido e retificado. Esferas embebidas em borracha que é vucanizada nos cones. Nota: Em conjunto com as buchas de posição, os cones de posição formam uma unidade centralizadora para o posicionamento de alta precisão de dois componentes. O sistema atinge uma precisão de repetição de <0,003 mm. A borracha colada não se torna quebradiça e é insensível à contaminação ou a limalhas. Pequenas lascas de aparas embutidas não afetam o sistema. Faixa de temperatura: +80°C. Princípio funcional: Quando o cone de posicionamento e o casquilho são acoplados, as esferas são pressionadas juntas dentro da faixa elástica das borrachas e assim localizar as duas partes em que foram montadas, com a máxima precisão. Para garantir que a borracha na qual as esferas estão encaixadas seja deformada dentro da faixa elástica, deve-se apenas garantir que a profundidade do furo no qual a bucha de posicionamento é pressionada posteriormente seja observada com precisão. O cone de posicionamento é fornecido pronto para caber na bucha de posicionamento e deve ser simplesmente encaixado no componente correspondente. A partir daí, um sistema preciso de posicionamento de ponto zero está instalado.
