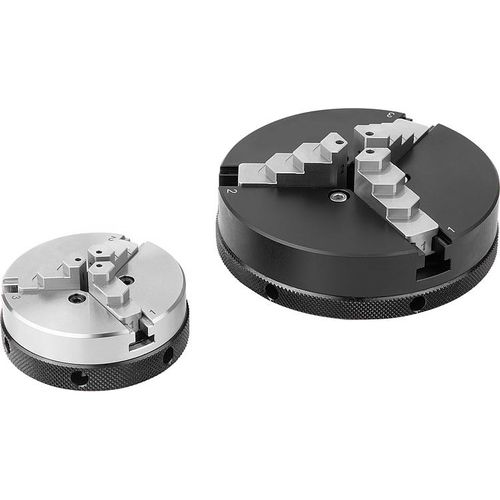

Mandril de fixação de peças com 3 castanhas 33226

para metrologiade precisãoem alumínio

Operação manual de três mandíbulas de precisão Material: Corpo e mandíbulas de aço. Corpos em alumínio Ø100, mandíbulas em aço. Versão: Corpo em aço brilhante, mandíbulas temperadas e brilhantes. Corpos em alumínio endurecido anodizado. Nota: Corpo em alumínio: Estes mandris foram especificamente concebidos para satisfazer os requisitos de uma força de aperto baixa com alta precisão. Para fixação interna e externa de peças de trabalho cilíndricas. As mandíbulas são movimentadas para dentro e para fora simplesmente girando o anel de aperto manualmente ou utilizando a alavanca fornecida. As mordentes internas temperadas, fornecidas de série, são reversíveis. O número da mandíbula é marcado na face superior e inferior de cada mandíbula. O número da mandíbula está marcado na ranhura correspondente do corpo da mandíbula. Mandril D=50 com ferramenta operacional e pinos de Ø2 mm, 3x12 mm e 3x18 mm de comprimento. Mandril D=64 com ferramenta operacional e pinos de Ø2 mm, 3x12 mm e 3x18 mm de comprimento. Mandril D=104 com ferramenta operacional e pinos de Ø2 mm, 3x12 mm, 3x18 mm e 3x24 mm de comprimento. Mandril D=160 com ferramenta de operação. Os pinos podem ser inseridos no orifício na face frontal de cada mandíbula e são utilizados para segurar em relevo peças leves. Os pinos podem ser removidos novamente. Concentricidade < 0,03 mm Escorrimento circular < 0,01 mm Precisão de aperto de repetição < 0,01 mm
