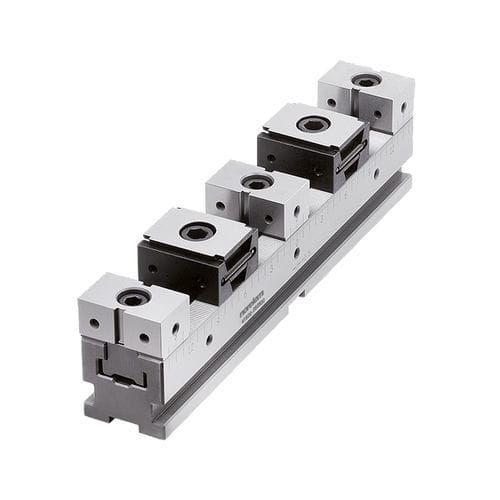

Sistema de aperto múltiplo 41510 series

mecânicomanualpara peças a usinar

Material Régua de fixação e batente fixo em aço para ferramentas. Cunha de fixação em aço cementado. Versão Régua de fixação e batente fixo endurecidos e polidos (HRC 55 ±2). Cunha de fixação endurecida e brunida. Indicação Os sistemas de fixação múltipla podem ser fixados através de várias interfaces. 1. Bordo de fixação lateral para conjunto de grampos de fixação. Os grampos de fixação podem ser fixados em qualquer posição. 2. Furos passantes para parafusos cilíndricos conforme a norma DIN. 3. Furos de posicionamento de Ø25 mm para os sistemas de fixação ponto zero comuns com distâncias de sistema de 200 mm. 4. Furos de posicionamento de Ø16 mm para os sistemas de fixação ponto zero com distâncias de sistema de 96 mm. 5. Três ranhuras de alinhamento com 18H7 para alinhamento longitudinal e transversal em mesas com ranhura em T. 6. Furos de ajuste Ø12F7 e Ø16F7 para sistemas de fixação modular com distância de furo de 40 e 50 mm. Aplicação Vários sistemas de fixação múltipla com comprimentos diferentes podem ser montados um atrás do outro ou um ao lado do outro. O dente de precisão permite um posicionamento muito preciso dos mordentes fixos. Devido à escala lateral nas barras de fixação, cada posição dos mordentes fixos pode ser documentada e definida de forma idêntica em caso de repetição. Nos machos de abrir roscas laterais, é possível montar batentes. Através do acionamento dos parafusos de fixação nas cunhas de fixação, os segmentos de fixação são movimentados e pressionam as peças de trabalho contra os mordentes fixos.
